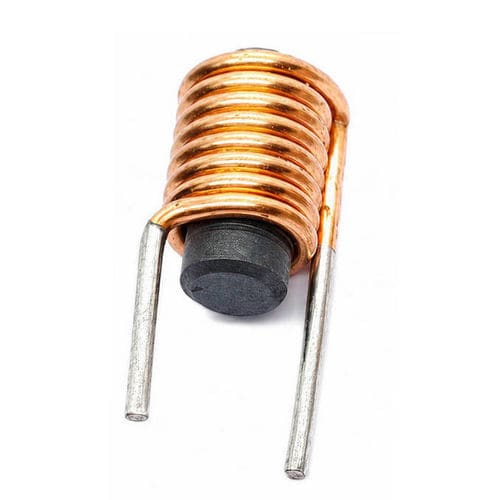

Inductor de ferrita WL0410

de alambre bobinadomagnéticoRF

Descripción del producto
La bobina de varilla de ferrita WL0410 es un inductor magnético diseñado para funciones de antena y recepción de señal en equipos industriales. La solución combina un núcleo de ferrita de alta permeabilidad con un bobinado de cobre esmaltado de precisión, proporcionando inductancia estable, alta sensibilidad y acoplamiento magnético concentrado frente a alternativas de núcleo de aire.

Beneficios clave

• Inductancia estable y alta sensibilidad gracias a la permeabilidad del núcleo de ferrita
• Mejor concentración del campo magnético para recepción de señal optimizada
• Diseño compacto para dispositivos portátiles y espacios reducidos
• Parámetros personalizables: rango de frecuencia, calibre de hilo, longitud de bobina, grado de ferrita y montaje
• Solución rentable para RF, sensores y sistemas de antenas industriales

Cómo funciona
Una bobina de varilla de ferrita consta de una varilla de ferrita con hilo de cobre esmaltado enrollado. Las corrientes alternas en el bobinado generan un campo magnético que la ferrita concentra. En aplicaciones de antena, las ondas electromagnéticas inducen un flujo magnético variable en la bobina, que el bobinado convierte en señales eléctricas para el procesamiento electrónico. El rendimiento depende de la frecuencia de operación, la inductancia, el grado de ferrita y la geometría del bobinado.

Aplicaciones

• Receptores AM y antenas magnéticas
• Equipos de comunicación RF y sintonizadores
• Electrónica automotriz (mandos a distancia, entrada sin llave, TPMS)
• Dispositivos IoT y sensores inalámbricos
• Sensores industriales y sistemas de automatización
• Instrumentación médica que requiere inductancia estable
• Sistemas RFID y control de acceso

Ventajas y desventajas

• Ventajas: tamaño compacto, alta sensibilidad, bajo consumo, comportamiento electromagnético predecible, adaptabilidad a necesidades específicas de frecuencia e inductancia
• Desventajas: las propiedades de la ferrita varían con la temperatura; la eficiencia y las pérdidas cambian a frecuencias muy altas; los núcleos son frágiles y requieren protección mecánica; tolerancias de fabricación estrictas para inductancia consistente

Resolución de problemas y problemas comunes

• Mala recepción: revisar el bobinado, el grado de ferrita y la orientación
• Inductancia incorrecta: verificar número de vueltas, integridad del núcleo y tolerancias de fabricación
• Ruido o EMI excesivos: mejorar apantallamiento y disposición de PCB
• Sensibilidad a la temperatura: seleccionar una ferrita con características térmicas adecuadas
• Daños mecánicos: proteger los núcleos frente a golpes y manipulación
• Conexiones deficientes: inspeccionar soldaduras y montaje

Personalización
Las unidades WL0410 pueden fabricarse según especificaciones del cliente para inductancia, frecuencia de operación, material de ferrita, longitud/diámetro de la varilla, tipo y calibre del hilo, número de vueltas, encapsulado (barniz, epoxi o recubrimiento) y estilo de montaje.

Hoja de datos (selección)
Ítem - Descripción
Tipo de núcleo - Varilla de ferrita
Hilo - Cobre esmaltado (diámetro típico 0,1 mm; opciones AWG disponibles)
Bobinado - Monocapa redondo o seccional
Longitud de huella - 10 mm (típico)
Encapsulado - Barniz, epoxi o recubrimiento opcional
Montaje - A través de patillas o personalizado

Especificaciones eléctricas (típicas)
Parámetro - Descripción
Rango de inductancia - 0,1 µH – 50 µH (personalizable)
Tolerancia de inductancia - ±2%, ±5%, ±10%
Resistencia DC (DCR) - depende del hilo y diseño
Factor Q - optimizado para la gama de frecuencias seleccionada
Frecuencia de autorresonancia - depende de la aplicación
Frecuencia de funcionamiento - rango kHz a MHz bajos
Corriente nominal - especificada por diseño
Resistencia de aislamiento - ≥50 MΩ

Consejos de selección y diseño

• Definir primero la frecuencia de operación (seleccionar grado de ferrita en consecuencia)
• Especificar inductancia y tolerancia necesarias para el ajuste del circuito
• Elegir ferrita equilibrando permeabilidad, pérdidas y estabilidad térmica
• Verificar dimensiones de la varilla, espacio de bobinado y opciones de montaje
• Seleccionar diámetro de hilo para requisitos de corriente y DCR
• Considerar condiciones ambientales (temperatura, humedad, vibración)
• Prototipar y validar inductancia, Q y respuesta en frecuencia antes de producción

Especificaciones técnicas

• Modelo: WL0410
• Núcleo: varilla de ferrita
• Longitud de huella típica: 10 mm
• Hilo: cobre esmaltado, diámetro típico 0,1 mm
• Bobinado: monocapa redondo o seccional
• Rango de inductancia: 0,1 µH – 50 µH (personalizable)
• Opciones de tolerancia: ±2%, ±5%, ±10%
• Frecuencia de funcionamiento: kHz a MHz
• Resistencia de aislamiento: ≥50 MΩ
• Encapsulado: barniz / epoxi / recubrimiento opcional
• Montaje: a través de patillas o personalizado
