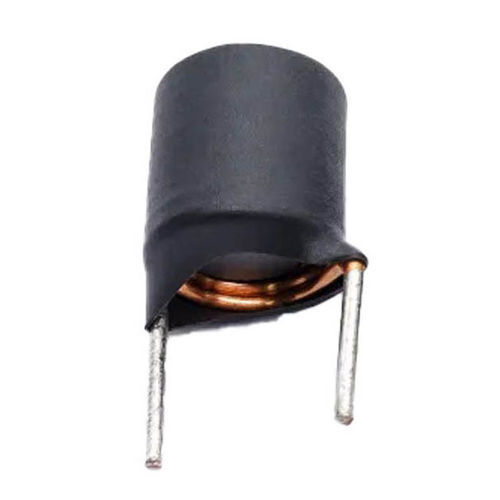

Inductor de alambre bobinado WL1210

de ferritamagnéticode núcleo de ferrita

Resumen del producto
Los conjuntos de varilla de ferrita y bobina son componentes magnéticos de precisión diseñados para proporcionar inductancia estable y transmisión de señal eficiente en sistemas electrónicos compactos. La varilla de ferrita concentra el flujo magnético, aumentando la inductancia de la bobina y permitiendo tamaños de componente reducidos. Las bobinas se fabrican arrollando hilo de cobre esmaltado alrededor de varillas de ferrita de alta calidad con características eléctricas controladas.

Cómo funciona
La varilla de ferrita y la bobina funcionan por inducción electromagnética: la corriente en el bobinado crea un campo magnético que la ferrita concentra, incrementando el flujo magnético y la inductancia de la bobina. En aplicaciones de antena, las ondas electromagnéticas entrantes inducen campos magnéticos variables alrededor de la varilla de ferrita, generando señales eléctricas en la bobina para su posterior procesamiento. El núcleo de ferrita reduce las pérdidas de energía, mejora la respuesta en frecuencia y disminuye las interferencias electromagnéticas. El rendimiento final depende del número de vueltas, la calidad de la ferrita y la frecuencia de operación.

Características principales

• Alta permeabilidad magnética y estabilidad de inductancia
• Estructura compacta y buen acoplamiento electromagnético
• Bajas pérdidas y buen rendimiento en alta frecuencia (kHz a MHz)
• Buena estabilidad térmica y resistencia mecánica
• Alto factor Q optimizado según la gama de frecuencias
• Diseños personalizables: material ferrita, dimensiones de la varilla, diámetro del hilo, número de vueltas y parámetros eléctricos

Aplicaciones

• Receptores RF y antenas AM
• Módulos de comunicación inalámbrica y antenas
• Sensores y equipos de detección
• Sistemas de automatización y control industrial
• Filtrado electromagnético y circuitos inductivos en electrónica de potencia
• Procesamiento de señales en equipos médicos
• Electrónica automotriz y dispositivos IoT

Ventajas y desventajas

• Ventajas: tamaño compacto con mayor inductancia, sensibilidad de señal mejorada, bajas pérdidas de energía electromagnética, personalización versátil y materiales ferrita económicos
• Desventajas: los materiales ferrita son relativamente frágiles y requieren protección mecánica; posible saturación a niveles de potencia muy altos si se usa una calidad de ferrita inapropiada

Solución de problemas / problemas comunes

• Baja intensidad de señal: comprobar el bobinado, la integridad de la ferrita y la instalación
• Inductancia incorrecta: verificar el número de vueltas, el diámetro del hilo y la selección de ferrita
• Ruido/interferencias excesivas: mejorar el blindaje, la conexión a tierra y el filtrado
• Cambios relacionados con la temperatura: seleccionar una calidad de ferrita adecuada para la temperatura de operación
• Daños mecánicos: inspeccionar si hay fisuras en las varillas de ferrita y reforzar el montaje
• Variabilidad de producción: asegurar tensión de bobinado, calidad de material y pruebas de control de calidad consistentes

Ficha técnica (resumen)
Elemento / Descripción
Inductor de bobina ferrita / Hilo de cobre esmaltado
Diámetro del hilo / 0,1 mm (opciones AWG disponibles)
Tipo de bobinado / Bobinado monocapa redondo o seccional
Material del núcleo / Varilla magnética (ferrita)
Longitud de referencia / 8 mm
Encapsulado / Barniz, epoxi o recubrimientos opcionales
Montaje / Paso a través o montaje personalizado

Especificaciones eléctricas (típicas)
Parámetro / Descripción
Rango de inductancia / 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia / ±2%, ±5%, ±10%
Resistencia continua (DCR) / A definir por diseño
Factor Q / Alto Q, optimizado para la gama de frecuencias
Frecuencia de autorresonancia / Alta, dependiente de la aplicación
Frecuencia de funcionamiento / Rango kHz a MHz
Corriente nominal / A definir por diseño
Resistencia de aislamiento / ≥100 MΩ

Características / especificaciones técnicas

• Modelo: WL1210
• Núcleo: varilla magnética de ferrita (diversos grados disponibles)
• Conductor: hilo de cobre esmaltado
• Diámetro del hilo: típ. 0,1 mm (otras opciones AWG disponibles)
• Inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancias: ±2%, ±5%, ±10%
• Frecuencia de operación: kHz a MHz
• Resistencia de aislamiento: ≥100 MΩ
• Opciones de encapsulado: barniz, epoxi o recubrimientos especiales
• Montaje: paso a través o soportes personalizados
• Personalización: material ferrita, dimensiones de la varilla, diámetro del hilo, número de vueltas, pruebas eléctricas y corriente nominal según diseño
