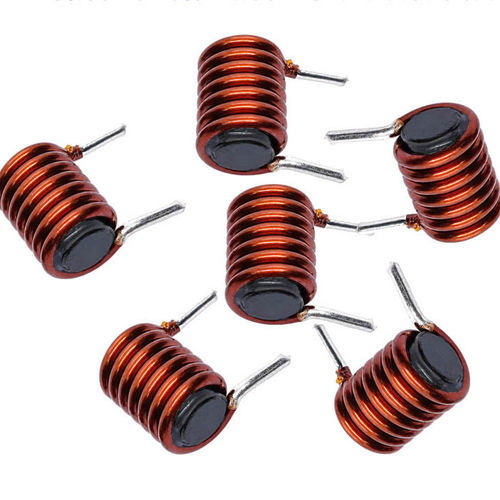

Inductor magnético WL1215

de ferritade alambre bobinadode núcleo de ferrita

Descripción del producto
Una antena inductor de bobina de ferrita es un dispositivo electromagnético compacto diseñado para recibir o transmitir señales de radiofrecuencia de forma eficiente. Está constituida por una varilla/núcleo de ferrita con una bobina de cobre esmaltado enrollada con precisión. El material de ferrita aumenta el flujo magnético, mejorando la inductancia y la sensibilidad, permitiendo al mismo tiempo una huella más reducida. Usos típicos: sistemas RFID, radios AM, redes de sensores inalámbricos, contadores inteligentes, equipos industriales, electrónica médica y dispositivos IoT.

Cómo funciona
Las ondas electromagnéticas inducen un flujo magnético variable en la varilla de ferrita. La bobina de cobre alrededor del núcleo de ferrita convierte este flujo variable en una tensión según la ley de Faraday. El núcleo de ferrita concentra el campo magnético, aumentando la inductancia y la captación de la señal. La señal inducida se transmite al circuito receptor para su amplificación, filtrado y procesamiento.

Principales características

• Núcleo de ferrita de alta permeabilidad magnética para concentrar el flujo magnético y obtener alta inductancia.
• Tamaño compacto y diseño ligero aptos para espacios reducidos.
• Alta sensibilidad de recepción y mejor relación señal/ruido.
• Reducción de interferencias electromagnéticas en entornos industriales.
• Personalizable: material de ferrita, número de espiras, diámetro de hilo, inductancia y frecuencia de operación.
• Parámetros eléctricos estables, larga vida útil y bajo consumo.

Aplicaciones

• Lectores y etiquetas RFID
• Contadores inteligentes y comunicaciones de servicios públicos
• Automatización industrial y sensores inalámbricos
• Dispositivos IoT y telemetría inalámbrica
• Electrónica automotriz (acceso sin llave, TPMS, módulos de comunicaciones)
• Monitorización médica y equipos médicos portátiles
• Receptores de radio AM y sistemas de baja/media frecuencia

Ventajas y desventajas

• Ventajas: tamaño compacto, alta sensibilidad, baja EMI, bajo consumo, fácil personalización OEM y tolerancias consistentes en producción en masa.
• Desventajas: menos efectivo a frecuencias muy altas, posible saturación del ferrita en campos magnéticos muy intensos, fragilidad mecánica de los núcleos de ferrita ante impactos, y necesidad de un correcto ajuste de impedancia y calidad de enrollado para evitar degradación del rendimiento.

Solución de problemas

• Mida la inductancia y la resistencia continua para detectar daños en la bobina.
• Inspeccione el núcleo de ferrita en busca de grietas o astillas; los núcleos dañados reducen el rendimiento magnético.
• Verifique las soldaduras y la continuidad de los conductores.
• Confirme el funcionamiento en el rango de frecuencias previsto y verifique una correcta adaptación de impedancia al circuito RF.
• Compruebe fuentes externas de EMI (motores, fuentes de alimentación, estructuras metálicas cercanas) que puedan degradar la recepción.
• Pruebe el factor Q y el comportamiento de autoresonancia con instrumentos adecuados; un Q bajo puede indicar problemas de enrollado o material.
• Realice pruebas de prototipo (medidor LCR, analizador de redes) antes de la producción en serie.

Ficha técnica (campos seleccionados)
Elemento : Descripción
Inductor bobina ferrita : Alambre de cobre esmaltado
Diámetro del alambre : 0,2 mm (opciones AWG disponibles)
Tipo de enrollado : Enrollado de una sola capa redondo o por secciones
Material del núcleo : Varilla de ferrita
Longitud de huella : 5 mm
Encapsulado : Barniz, epoxi o recubrimiento opcional
Montaje : Through-foot / personalizado

Especificaciones eléctricas (típicas)
Parámetro : Descripción
Rango de inductancia : 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia : ±2%, ±5%, ±10%
Resistencia continua (DCR) : Personalizada (según diseño)
Factor Q : Alto Q, optimizado para la gama de frecuencias
Frecuencia de autoresonancia : Alta, dependiente de la aplicación
Frecuencia de operación : Rango kHz a MHz
Corriente nominal : Personalizada según diseño
Resistencia de aislamiento : ≥100 MΩ

Nota
Estas antenas están destinadas a aplicaciones inalámbricas de baja y media frecuencia donde se requiere tamaño compacto, alta sensibilidad e inmunidad a las interferencias. Se ofrece personalización OEM/ODM para adaptar parámetros eléctricos y mecánicos a requisitos específicos.

Especificaciones técnicas

• Designación del modelo: WL1215
• Núcleo de ferrita con bobinado de cobre esmaltado
• Rango de inductancia: 0,1 µH a 100 µH (personalizable)
• Tolerancias de inductancia disponibles: ±2%, ±5%, ±10%
• Diámetro de alambre típico: 0,2 mm (opciones AWG disponibles)
• Enrollado: una sola capa redondo o por secciones
• Frecuencia de operación: desde kHz hasta la gama MHz (dependiente de la aplicación)
• Resistencia de aislamiento: ≥100 MΩ
• Encapsulado opcional: Barniz, epoxi o recubrimiento
• Opciones de montaje: Through-foot o montaje personalizado
