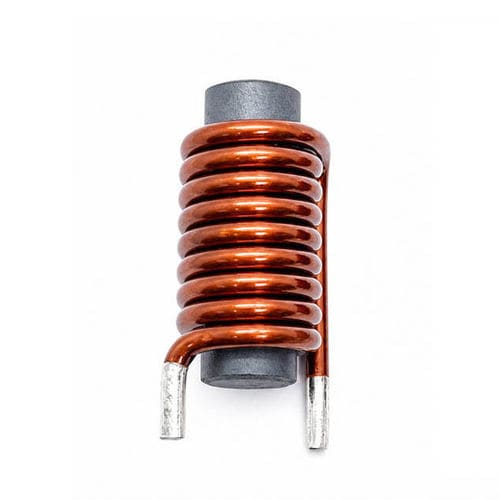

Antena RF WL1225

RFIDAMde barra

Resumen
Antena de bobina de ferrita compacta diseñada para recepción fiable en aplicaciones de baja y media frecuencia. Construida con una varilla de ferrita de alta permeabilidad y un bobinado de cobre esmaltado de precisión para concentrar el flujo magnético y aumentar la sensibilidad. Configurable para uso OEM e industrial seleccionando rango de frecuencia, inductancia, dimensiones del núcleo, número de vueltas y método de montaje.

Cómo funciona
La antena convierte los campos magnéticos RF variables en tensión por inducción electromagnética: la varilla de ferrita concentra el flujo y el bobinado de cobre genera la señal eléctrica. Frente a bobinas con núcleo de aire de tamaño similar, el núcleo de ferrita ofrece mayor permeabilidad efectiva, permitiendo recibir señales más débiles. La bobina y los elementos de sintonía externos forman un circuito resonante para optimizar la selectividad y reducir interferencias.

Características principales

• Alta sensibilidad magnética por el núcleo de ferrita
• Huella compacta (ej. 25 mm) para dispositivos embebidos y portátiles
• Bajas pérdidas y alto factor Q cuando se optimiza para la banda objetivo
• Bobinado, inductancia, calibre de hilo y dimensiones del núcleo personalizables
• Encapsulado opcional (barniz, epoxi, recubrimiento) para protección ambiental
• Opciones de montaje: pie atravesante o fijaciones a medida

Aplicaciones

• Receptores de radio AM y radios portátiles
• Lectores RFID, control de acceso y sistemas de identificación
• Dispositivos IoT, contadores inteligentes y sensores inalámbricos
• Electrónica automotriz (apertura sin llave, TPMS, navegación)
• Automatización industrial: sensores inalámbricos y monitorización de máquinas
• Electrónica de consumo que requiera recepción BF/MF

Ventajas

• Alta recepción de campo magnético en un paquete pequeño
• Buena selectividad en frecuencia y comportamiento eléctrico estable
• Baja susceptibilidad a campos eléctricos radiados si se integra correctamente
• Parámetros ajustables a especificaciones OEM
• Larga vida útil con manejo adecuado

Desventajas / Limitaciones

• Banda más estrecha que algunas antenas de banda ancha; requiere ajuste correcto
• El rendimiento se ve afectado por metales próximos y la colocación
• El material ferrita es frágil y puede fracturarse por impactos mecánicos
• Requiere ferrita de calidad y ajuste cuidadoso para resultados óptimos

Solución de problemas y problemas comunes

• Mala recepción: verificar orientación, continuidad del bobinado e integridad del núcleo
• Desajuste de frecuencia: comprobar inductancia, número de vueltas y condensadores de afinamiento
• Ruido elevado: evaluar colocación, apantallamiento y fuentes locales de interferencia
• Sensibilidad reducida: inspeccionar calidad del bobinado y grado de ferrita
• Daño mecánico: evitar golpes durante montaje y transporte

Ficha técnica (entradas clave)
Ítem - Descripción
Bobina de ferrita - Alambre de cobre esmaltado
Diámetro de hilo - 0,2 mm (otras opciones AWG disponibles)
Tipo de bobinado - Bobinado monocapa redondo o seccional
Material del núcleo - Varilla de ferrita
Longitud de huella - 25 mm
Encapsulado - Barniz, epoxi o recubrimiento opcional
Montaje - Pie atravesante / personalizado

Especificaciones eléctricas (típicas)
Parámetro - Descripción
Rango de inductancia - 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia - ±2%, ±5%, ±10%
Resistencia DC - Personalizada (dependiente del diseño)
Factor Q - Alto, optimizado para el rango de frecuencia
Frecuencia de auto-resonancia - Dependiente de la aplicación
Frecuencia de trabajo - Rango kHz a MHz
Corriente nominal - Especificada por diseño
Resistencia de aislamiento - ≥100 MΩ

Preguntas frecuentes (seleccionadas)

• ¿Para qué sirve una antena de bobina? — Recepción de señales magnéticas BF/MF: radio AM, RFID, sensores inalámbricos, contadores inteligentes y sistemas automotrices.
• ¿Por qué usar ferrita? — La ferrita aumenta la permeabilidad magnética para concentrar el flujo y mejorar la sensibilidad frente a bobinas de núcleo de aire.
• ¿Cómo elegir la bobina adecuada? — Definir frecuencia de operación, inductancia/Q requerida, tamaño del núcleo, calibre del hilo, montaje y condiciones ambientales.
• ¿Se puede personalizar? — Sí: longitud/diámetro de la varilla, grado de ferrita, construcción del bobinado, inductancia y opciones de montaje se pueden adaptar a necesidades OEM.

Especificaciones técnicas

• Model: WL1225 (custom winding)
• Tipo de núcleo: Varilla de ferrita
• Longitud de huella: 25 mm
• Hilo: Alambre de cobre esmaltado (ej. 0,2 mm; otras medidas disponibles)
• Bobinado: Monocapa redondo o seccional; vueltas personalizables
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancia de inductancia: ±2%, ±5%, ±10%
• Frecuencia de operación: kHz a MHz (dependiente del diseño)
• Factor Q: Alto, optimizado para la frecuencia elegida
• Resistencia DC: Según especificación de diseño
• Corriente nominal: Según especificación de diseño
• Resistencia de aislamiento: ≥100 MΩ
• Encapsulado: Barniz, epoxi o recubrimiento opcional
• Montaje: Pie atravesante o montaje personalizado disponible
