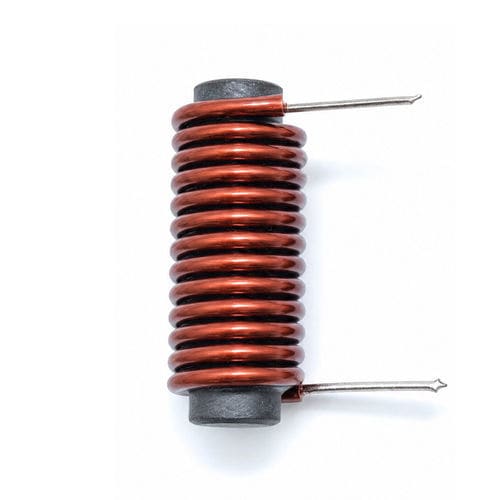

Inductor de ferrita WL1230

de núcleo de ferritade altas frecuenciasde bajas frecuencias

Resumen
La bobina de ferrita con núcleo de varilla WL1230 es un componente inductivo para recepción, acoplamiento magnético y aplicaciones en frecuencia. Emplea una varilla de ferrita como núcleo magnético y un bobinado en cobre esmaltado para ofrecer inductancia elevada en un formato compacto. Los materiales ferrita aumentan la permeabilidad magnética para concentrar el campo y mejorar el comportamiento de la señal.

Puntos clave

• Alta eficiencia magnética e inductancia estable
• Construcción compacta y ligera
• Personalizable: material de ferrita, bobinado, diámetro del hilo, dimensiones y parámetros eléctricos
• Adecuada para bandas de baja y media frecuencia con alto factor Q y bajo consumo

Aplicaciones

• Antenas AM y receptores de radio
• Dispositivos RF y de comunicación inalámbrica
• Lectores RFID y sistemas de identificación
• Sensores inalámbricos y dispositivos IoT
• Contadores inteligentes y comunicación de medición
• Electrónica automotriz (entrada sin llave, TPMS, módulos de control)
• Sensores industriales, instrumentos de medida y sistemas de control
• Dispositivos médicos y otras electrónicas OEM

Detalles del producto (construcción y opciones)
Artículo - Descripción
Inductor de bobina ferrita - Hilo de cobre esmaltado
Diámetro del hilo - 0,3 mm (opciones AWG disponibles)
Tipo de bobinado - Monocapa redondo o seccional
Material del núcleo - Varilla de ferrita (MnZn o NiZn según la frecuencia)
Longitud de huella - 30 mm
Encapsulado - Barniz, epoxi o recubrimiento opcional
Montaje - Terminales pasantes / personalizado

Especificaciones eléctricas (típicas)
Parámetro - Descripción
Rango de inductancia - 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia - ±2%, ±5%, ±10%
Resistencia DC (DCR) - Personalizada
Factor Q - Especificado por rango de frecuencia
Frecuencia de auto-resonancia - Depende del diseño y la aplicación
Frecuencia de operación - Rango kHz a MHz
Corriente nominal - A medida según el diseño
Resistencia de aislamiento - ≥100 MΩ

Notas de diseño y rendimiento
Las bobinas con núcleo de varilla mejoran el acoplamiento magnético y la sensibilidad de recepción frente a diseños de núcleo de aire. El rendimiento depende de la composición de la ferrita, el tamaño del núcleo, el número de vueltas, la frecuencia de operación y el ajuste del circuito. La selección adecuada del material (MnZn para frecuencias bajas, NiZn para frecuencias más altas) y un diseño cuidado aseguran sensibilidad, bajas pérdidas y estabilidad térmica.

Personalización
La fabricación permite ajustar la longitud de la varilla, la composición de la ferrita, la sección del hilo, el número de vueltas, el encapsulado y las opciones de montaje para cumplir requisitos OEM o industriales.

Características / especificaciones técnicas

• Modelo: WL1230 (bobina con núcleo de varilla en ferrita)
• Longitud del núcleo (huella típica): 30 mm
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Opciones de tolerancia de inductancia: ±2%, ±5%, ±10%
• Hilo: cobre esmaltado; diámetro típico 0,3 mm (opciones AWG disponibles)
• Bobinado: monocapa redondo o seccional
• Frecuencia de operación: kHz a MHz
• Resistencia de aislamiento: ≥100 MΩ
• Opciones de encapsulado: barniz, epoxi u otros recubrimientos
• Montaje: terminales pasantes o montaje personalizado
• Materiales de ferrita: MnZn (baja frecuencia) / NiZn (frecuencia más alta)
