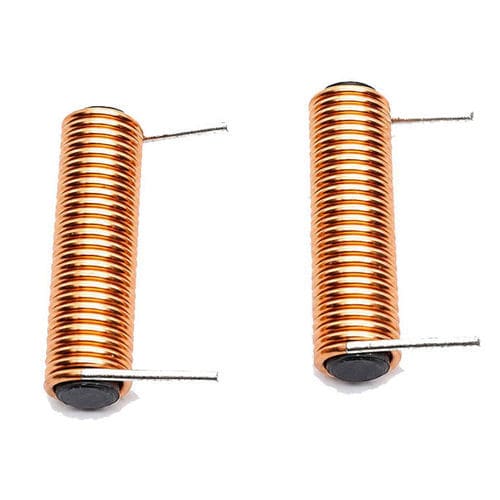

Bobina de ferrita WL0420

de núcleo de ferritamagnéticainductiva

Descripción del producto
La bobina de antena de lazo WL0420 en ferrita es un componente magnético compacto diseñado para recepción y transmisión en aplicaciones de kHz–MHz. Su construcción combina un bobinado de cobre esmaltado de precisión sobre un núcleo de ferrita (barra magnética) para aumentar la concentración de flujo magnético y mejorar la sensibilidad. Se puede personalizar el material del núcleo, número de vueltas, dimensiones y especificaciones de frecuencia.

Cómo funciona
La bobina convierte las ondas electromagnéticas en señales eléctricas mediante inducción magnética. Pasos clave:

• Las ondas RF externas inducen un campo magnético variable alrededor de la bobina
• El núcleo de ferrita concentra el flujo magnético dentro del bobinado
• El flujo variable genera una tensión en el hilo de cobre esmaltado
• El circuito electrónico procesa la señal inducida

Aplicaciones

• Receptores de radio AM (lazos compactos y direccionales)
• Sistemas RFID y lectores NFC de campo cercano
• Módulos IoT y dispositivos de comunicación compactos
• Sensores y equipos de monitorización industrial
• Electrónica automotriz (sistemas de acceso, TPMS, comunicaciones vehiculares)
• Electrónica de consumo y dispositivos portátiles

Ventajas / Desventajas
Ventajas: alta sensibilidad magnética, tamaño compacto, bajo consumo, buena protección frente a interferencias, comportamiento estable en frecuencia y coste adecuado para producción en serie.
Desventajas: sensibilidad a la orientación (la posición afecta al rendimiento), fragilidad mecánica del ferrita, sensibilidad térmica y menor alcance frente a antenas de mayor tamaño. Una correcta selección de materiales, adaptación del circuito y protección mecánica mitigan estos inconvenientes.

Ficha técnica (elementos mecánicos / de fabricación clave)
Núcleo: ferrita (barra magnética)
Bobinado: cobre esmaltado, capa única redonda o seccional
Diámetro típico del hilo: 0,2 mm (opciones AWG disponibles)
Longitud de huella: 20 mm (típico)
Encapsulado: barniz, epoxi o recubrimiento opcional
Montaje: paso de taladro o personalizado

Especificaciones eléctricas (típicas)
Rango de inductancia: 0,1 µH – 50 µH (personalizable)
Tolerancias de inductancia: ±2%, ±5%, ±10%
Resistencia DC (DCR): según diseño
Factor Q: optimizado para la banda de frecuencia objetivo
Frecuencia de resonancia propia: dependiente de la aplicación
Frecuencia de trabajo: rango kHz a MHz
Corriente nominal: según diseño
Resistencia de aislamiento: ≥50 MΩ

Notas de solución de problemas / Fiabilidad
Problemas comunes y contramedidas: recepción deficiente por orientación (ajustar la posición, verificar el acuerdo de resonancia), fluctuaciones de frecuencia (control térmico y verificación de tolerancias), reducción de sensibilidad (optimizar vueltas y tamaño del núcleo, mejorar el apantallamiento), interferencias excesivas (mejorar el diseño PCB, toma de tierra y blindaje). Proteger los núcleos de ferrita frente a golpes mecánicos y seguir los procedimientos de montaje.

Especificaciones técnicas

• Modelo: WL0420
• Material del núcleo: ferrita (barra magnética)
• Bobinado: cobre esmaltado, capa única redonda o seccional
• Diámetro del hilo (típico): 0,2 mm
• Longitud de huella: 20 mm (típico)
• Opciones de encapsulado: barniz, epoxi, recubrimiento
• Montaje: paso de taladro o personalizado
• Inductancia: 0,1 µH a 50 µH (personalizable)
• Tolerancias de inductancia: ±2%, ±5%, ±10%
• Frecuencia de operación: kHz a MHz
• Resistencia de aislamiento: ≥50 MΩ
• Corriente nominal, DCR y parámetros finales: personalizables según diseño
