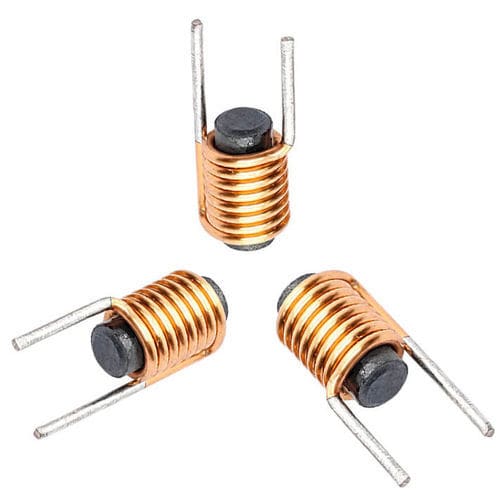

Inductor de ferrita WL0710

magnéticode alambre bobinadode núcleo de ferrita

Descripción del producto
El inductor de bobina de ferrita WL0710 es un componente magnético pasivo formado por hilo de cobre esmaltado enrollado alrededor de un núcleo de ferrita. Almacena energía en un campo magnético y controla corriente y ruido en circuitos electrónicos. Los núcleos de ferrita ofrecen alta permeabilidad magnética y bajas pérdidas a frecuencias elevadas, aptos para electrónica de potencia y filtrado EMI en aplicaciones industriales.

Cómo funciona el inductor de bobina de ferrita
El inductor transforma energía eléctrica en energía magnética cuando la corriente atraviesa el devanado. El núcleo de ferrita concentra el flujo magnético y aumenta la inductancia. Los cambios de corriente inducen una tensión opuesta (ley de Lenz) que se opone a las variaciones rápidas. Los materiales de ferrita reducen las pérdidas por corrientes de Foucault a altas frecuencias, mejorando el filtrado y la supresión de ruido.

Características principales

• Alta permeabilidad magnética y bajas pérdidas del núcleo en rangos kHz–MHz
• Diseño compacto y ligero apto para PCBs con espacio limitado
• Capacidad efectiva de supresión EMI en líneas de alimentación y señales
• Varias geometrías y tamaños personalizables
• Encapsulado opcional (barniz, epoxi) y estilos de montaje

Ficha técnica (elementos clave)
Artículo: Inductor de bobina de ferrita WL0710
Descripción: Hilo de cobre esmaltado enrollado sobre núcleo de ferrita
Diámetro del hilo: 0,8 mm (opciones AWG disponibles)
Tipo de bobinado: Monocapa redondo o seccional
Material del núcleo: Barra magnética de ferrita
Longitud de montaje: 8 mm
Encapsulado: Barniz, epoxi o recubrimiento opcional
Montaje: Terminal pasante / opciones a medida

Especificaciones eléctricas (típicas)
Rango de inductancia: 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia: ±2%, ±5%, ±10%
Resistencia continua (DCR): Dependiente del diseño
Factor Q: Optimizado según la banda de frecuencia
Frecuencia de auto-resonancia: Dependiente de la aplicación (típicamente alta)
Frecuencia de operación: Rango kHz a MHz
Corriente nominal: Especificada por diseño para evitar saturación
Resistencia de aislamiento: ≥100 MΩ

Aplicaciones industriales
Apto para fuentes conmutadas (SMPS), convertidores DC–DC, filtros EMI/RFI, telecomunicaciones, electrónica automotriz (ECU, infotainment, sistemas EV), accionamientos y control industrial, inversores de energías renovables y electrónica de consumo que requiera supresión compacta de ruido.

Ventajas y desventajas

• Ventajas: Buen rendimiento a alta frecuencia, pérdidas de núcleo reducidas, factor de forma compacto, supresión EMI eficaz, construcción personalizable.
• Desventajas: Posible saturación del núcleo con sesgo DC elevado (reducción de inductancia), pérdidas dependientes del material a frecuencias extremas, fragilidad mecánica en entornos de vibración severa, comportamiento no lineal respecto a inductores de núcleo de aire.

Resolución de problemas
Comprobar saturación del núcleo si las corrientes DC o de pico superan los límites de diseño (reducción de inductancia, calentamiento). Verificar ubicación en PCB, referentes de masa y blindaje para problemas EMI. Medir inductancia y DCR con medidor LCR para detectar variaciones o daños. Inspeccionar el núcleo por grietas y sustituir si está dañado. Usar inspección térmica para localizar puntos calientes.

Guía de selección y consejos de diseño
Definir primero el valor de inductancia y la corriente máxima requerida. Seleccionar la gradación de ferrita adecuada a la frecuencia de operación para minimizar pérdidas. Prever margen frente al sesgo DC para evitar saturación. Optimizar el bobinado y minimizar la DCR para reducir pérdidas I²R. Considerar versiones blindadas en entornos ruidosos y validar mediante prototipado en condiciones reales.

Métodos de cálculo de inductancia
Método A_L básico:
L = A_L × N² (L en nH, A_L en nH/N², N = número de vueltas). Ejemplo: A_L = 250 nH/N² y N = 10 → L = 250 × 100 = 25000 nH = 25 µH.
Método del circuito magnético (reluctancia):
L = N² / ℛ_total donde ℛ_total = ℛ_núcleo + ℛ_entrefer y ℛ = l / (μ0 × μr × A). Añadir un entrefer aumenta la reluctancia total, reduce la inductancia y previene la saturación bajo sesgo DC. Tener en cuenta la dependencia en frecuencia de μr, efectos de sesgo DC y fringing.

Notas
La inductancia y las pérdidas varían con la frecuencia, el sesgo DC y la temperatura; seleccione materiales y geometría según los requisitos de la aplicación y valide experimentalmente.

Especificaciones técnicas

• Modelo: WL0710
• Material del núcleo: Ferrita (barra magnética)
• Bobinado: Hilo de cobre esmaltado, monocapa redondo o seccional
• Diámetro del hilo: 0,8 mm (opciones AWG disponibles)
• Longitud de montaje: 8 mm
• Opciones de encapsulado: Barniz, epoxi o recubrimiento
• Montaje: Terminal pasante o a medida
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancias: ±2%, ±5%, ±10%
• Frecuencia de operación: kHz a MHz
• Corriente nominal: Personalizada según diseño
• Resistencia de aislamiento: ≥100 MΩ
• Factor Q: Alto (optimizado para la gama de frecuencia)
