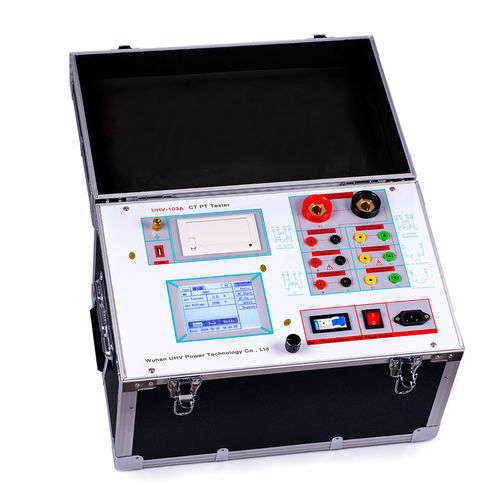

Analizador de laboratorio UHV-103Apara pruebaantirrobobenchtop
Añadir a mis favoritos
Añadir al comparador
Características
- Ámbito de aplicación
- de laboratorio, para prueba
- Mesurando
- antirrobo
- Configuración
- benchtop, portátil
- Tipo de funcionamiento
- automático
- Otras características
- digital, de calibración, de mando
Descripción
Introducción
Características principales
Especificaciones técnicas

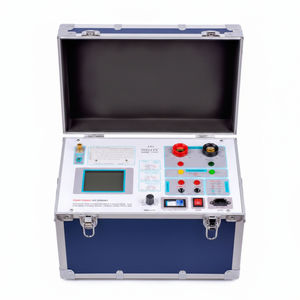

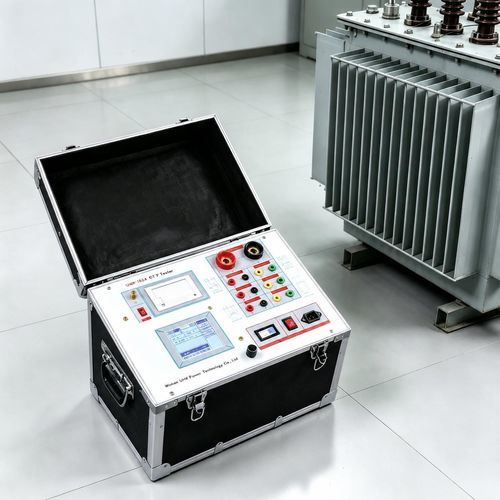

- El UHV-103A es un equipo portátil para la comprobación automática de transformadores de corriente (CT) y transformadores de potencial (PT) con fines protectores y metrológicos, apto para laboratorio y pruebas de campo.
- Proporciona característica de excitación, relación de transformación, polaridad, desmagnetización, curvas de error al 5% y 10%, comprobación de circuito secundario, ensayo de soportabilidad AC a frecuencia de red y medida de carga secundaria.

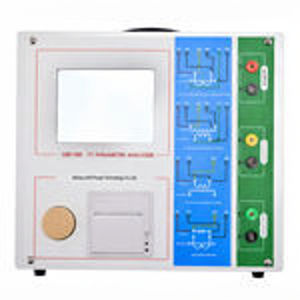

- Equipa pantalla LCD gráfica, impresora micro rápida integrada y exportación de datos por memoria USB para impresión in situ y generación de informes en PC.
Características principales
- Operación autónoma: completa todos los ítems de prueba sin equipo auxiliar adicional; soporta pruebas de CT en bushing y pruebas de polaridad específicas de transformador.
- Determinación automática del punto de inflexión de excitación CT/PT y generación automática de curvas de error al 5% y 10%.
- Cumple con GB1207, GB1208 y normas relacionadas.
- Almacenamiento de hasta 3000 conjuntos de datos conservados tras corte de energía; exportación por USB; datos legibles en PC estándar y utilizables para generar informes Word.
- Impresora micro rápida integrada y mensajes inteligentes en pantalla para uso eficiente en campo.
Especificaciones técnicas
- Alimentación: AC 220 V ±10%, 50 Hz.
- Salida del equipo: 0–1200 V, 5 kVA; ajuste máximo de corriente 20 A.
- Salida de alta corriente: 0–600 A.
- Precisión de medición de excitación: ≤ 0,5 % (0,2 % × lectura + 0,3 % × rango).
- Rango de resistencia del devanado secundario: 0,1–300 Ω; precisión: ≤ 1,0 % (0,4 % × lectura + 0,6 % × rango).
- Rango de carga real secundaria: 5–500 VA; precisión: ≤ 0,5 % (0,2 % × lectura + 0,3 % × rango) ± 0,1 VA.
- Medición de fase (diferencia angular): 1–99,9 min; resolución: 0,1 min.
- Rango de relación de vueltas CT: ≤ 25 000 A/5 A (5 000 A/1 A); precisión: ≤ 0,5 % (0,2 % × lectura + 0,3 % × rango).
- Entrada adicional listada: rango ≤ 500 kV; precisión: ≤ 0,5 % (0,2 % × lectura + 0,3 % × rango).
- Temperatura de trabajo: -10 °C a 40 °C; humedad de trabajo: ≤ 90 %.
- Dimensiones: 410 mm × 260 mm × 340 mm; peso del equipo: 25 kg.
