Comprobador de campo magnético UHV-105

de alta tensiónde impulsión de corrientepara transformador

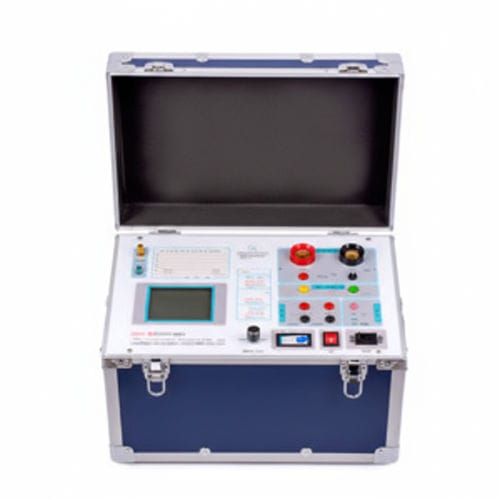

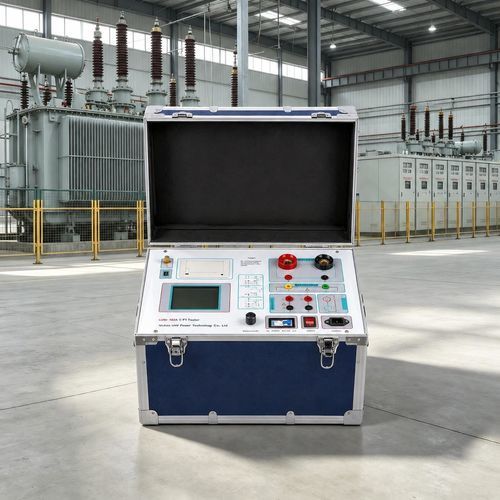

El UHV-105 CT PT Comprehensive Tester es un equipo portátil para uso en campo destinado a la verificación de transformadores de corriente (CT) y transformadores de potencial/tensión (PT) de clase P. Está diseñado para realizar el conjunto completo de pruebas de verificación con registro e impresión de datos integrados. Incorpora pantalla LCD, impresora mini integrada para impresión en sitio, exportación de datos por USB y operación sencilla.

Características y ventajas

• Cumplimiento de normas: cumple con GB 20840.3-2013 y GB 20840.2-2014 para la verificación profesional de CT/PT.
• Solución de pruebas completa: realiza de forma autónoma todos los ítems de prueba sin dispositivos externos.
• Impresión en sitio: impresora micro de alta velocidad integrada para obtener copias inmediatas.
• Control intuitivo: controlador inteligente con interfaz gráfica para una operación sencilla.
• Pantalla clara: pantalla LCD de gran tamaño que muestra datos y resultados gráficos.
• Cálculos automáticos: determinación automática del punto de rodilla (knee point) de excitación conforme a normativa.
• Generación de curvas de error: trazado automático de curvas de error al 5 % y 10 % para análisis de conformidad.
• Retención de datos: almacena hasta 3.000 registros de prueba con protección ante pérdida de alimentación.
• Exportación de datos: interfaz USB para volcar datos y generar informes (Word).
• Diseño para campo: formato compacto optimizado para operación móvil; peso nominal ≤ 30 kg.
• Protecciones: múltiples salvaguardias para el equipo y el operario.

Funciones (CT / PT)

• CT (Transformador de corriente):
  • Curva de magnetización (característica de excitación)
  • Prueba de relación de transformación
  • Comprobación de polaridad
  • Generación de curvas de error 5 % y 10 %
  • Inyección de corriente
  • Desmagnetización (degauss)
  • Prueba de soportabilidad a frecuencia industrial (AC)
  • Cálculo automático del valor del punto de rodilla de excitación
• PT (Transformador de tensión / potencial):
  • Prueba de característica de excitación
  • Prueba de relación de transformación
  • Comprobación de polaridad
  • Prueba de soportabilidad a frecuencia industrial
  • Desmagnetización (degauss)
  • Cálculo del valor del punto de rodilla

Especificaciones técnicas

• Fuente de alimentación de operación: AC 220V ±20V, 50–60Hz
• Forma de onda de salida del equipo: onda sinusoidal
• Tensión de salida (característica de excitación): 0–1200 V
• Rango de corriente de salida de excitación: 0–20 A
• Corriente de salida para prueba de relación de transformación: 0–1000 A
• Rango de medición de relación CT: 5–25000 A/5 A (5000 A/1 A)
• Rango de medición de relación PT: 1–500 kV
• Error de medida: ≤ 0,5 % (0,2 % * lectura + 0,3 % * rango)
• Temperatura de funcionamiento: -10 ℃ a +40 ℃
• Humedad relativa: < 90 % HR
• Altitud: ≤ 1000 m
• Dimensiones (L×A×H): 450 × 280 × 260 mm
• Peso: ≤ 30 kg
• Almacenamiento de datos: hasta 3.000 registros con protección ante pérdida de alimentación
• Interfaces: impresora mini integrada; soporte para unidad USB para volcado de datos y generación de informes
