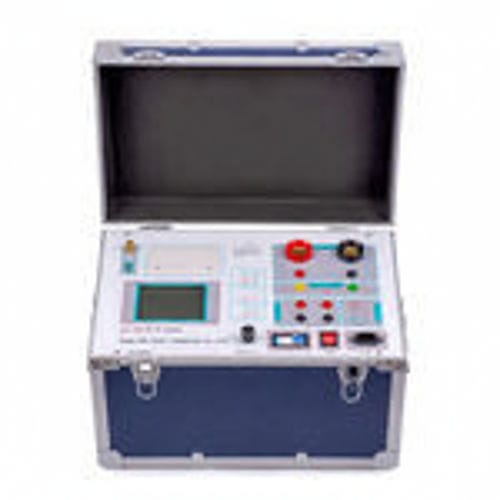

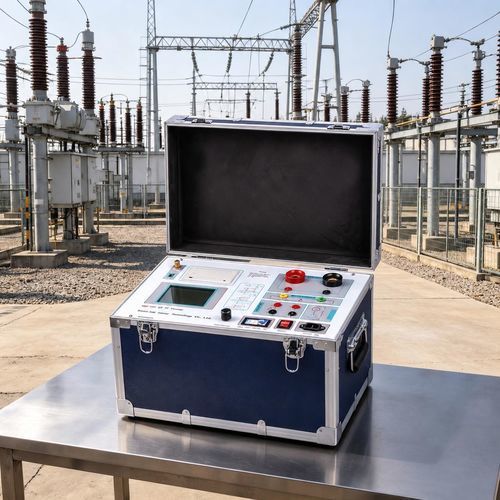

Analizador de red eléctrica UHV-103de laboratoriopara pruebade tensión
Añadir a mis favoritos
Añadir al comparador
Características
- Ámbito de aplicación
- de laboratorio, de red eléctrica, para prueba
- Mesurando
- de tensión
- Configuración
- portátil
- Tipo de funcionamiento
- automático
- Otras características
- con registrador de datos, de adquisición de datos, con impresora integrada
Descripción
Visión general
Características principales
Especificaciones técnicas
Datos e informes
Aplicaciones
- Probador automático para transformadores de corriente (CT) y transformadores de tensión/potencial (PT) de protección y metrológicos hasta 35 kV, adecuado para laboratorio y pruebas de campo.
- Diseño en una sola unidad que integra excitación, medición, impresión y almacenamiento de datos para pruebas in situ.
Características principales
- Soporta pruebas de CT y PT (protección y metrología).
- Cumple con GB 20840.3-2013, GB 20840.2-2014 y normas relacionadas.
- Todos los elementos de prueba pueden completarse sin equipos auxiliares externos.
- Impresora micro‑rápida integrada para impresión directa de resultados en el lugar.
- Controlador inteligente y operación sencilla.
- Pantalla LCD de gran tamaño con interfaz gráfica.
- Determinación automática del punto de inflexión de excitación CT/PT según normativa.
- Generación automática de curvas de error del 5 % y del 10 %.
- Memoria interna para 3000 conjuntos de datos conservados tras el apagado.
- Soporte de transferencia de datos por U-disk; datos legibles en PC estándar y exportables a informes WORD.
Especificaciones técnicas
- Modelo: UHV-103.
- Fuente de alimentación operativa: CA 220 V ±20 V, 50–60 Hz.
- Forma de onda de salida del equipo: onda sinusoidal.
- Voltaje de excitación de la unidad: 0–1000 V.
- Corriente de excitación (ajustable): 0–20 A.
- Corriente de salida para prueba de relación de transformación: 0–600 A.
- Rango de medición de relación CT: 5 ～ 25 000 A / 5 A (admite 5000 A / 1 A).
- Rango de medición PT (T): 1 ～ 500 kV.
- Error / Precisión: ≤ 0,5 % (0,2 % * Lectura + 0,3 % * Rango).
- Temperatura de funcionamiento: -10 ℃ ～ +40 ℃.
- Humedad relativa: < 90 % RH.
- Altitud: ≤ 1000 m.
- Dimensiones totales (L × A × H): 450 × 280 × 260 mm.
- Peso: ≤ 30 kg.
Datos e informes
- Memoria interna para hasta 3000 registros de prueba con retención tras el apagado.
- Transferencia de datos mediante U-disk para lectura en PC.
- Datos compatibles con PC estándar; generación de informes WORD disponible.
- Impresora micro‑rápida integrada para informes inmediatos en el lugar.
Aplicaciones
- Pruebas en laboratorio y campo de CT y PT de protección y metrología (≤35 kV).
- Diseño portátil y funciones integradas para verificaciones y mantenimiento in situ eficientes.
