Comprobador antirrobo UHV-107A

de polaridadpara la industriaportátil

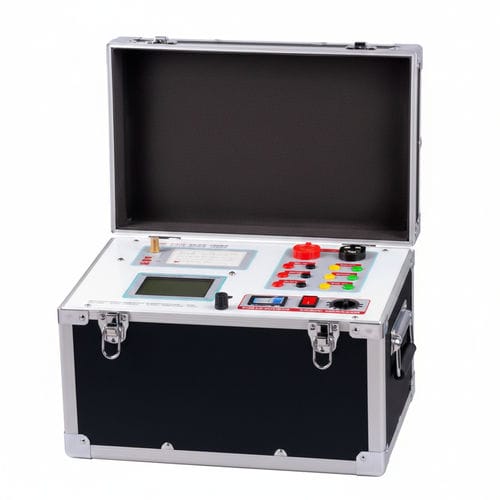

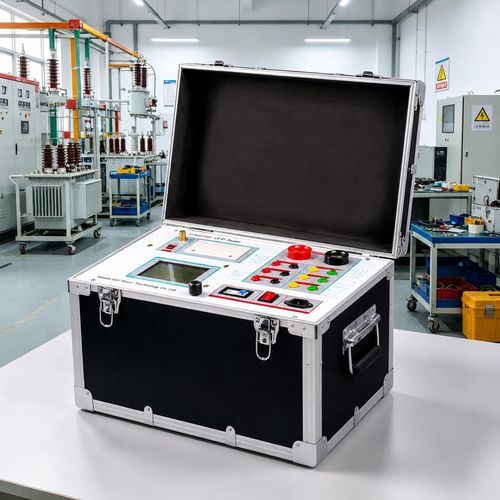

El UHV-107A CT PT Volt-ampere Analyzer es un instrumento portátil de campo para pruebas automatizadas y completas de transformadores de corriente (CT) y transformadores de potencial (PT) de clase protección (P-class) y de medida. Integra medición de la curva de excitación con detección automática del knee-point, generación de curvas de error 5%/10%, verificación de relación y polaridad, pruebas de carga secundaria, e impresión y exportación de datos.

Ventajas clave

• Conformidad con normas: certificado según GB 20840.3-2013 e IEC 60044.
• Solución integrada para campo: diseño portátil ≤22 kg sin necesidad de equipos externos.
• Informes in situ: impresión térmica instantánea (~8 s) y exportación USB para informes Word/PDF.
• Automatización de alta precisión: cálculo automático del knee-point asistido por IA con repetibilidad ≤0,5% y mapeo dinámico de errores para curvas compuestas 5%/10%.
• Almacenamiento robusto: >3.200 registros en memoria flash de grado militar con respaldo por supercondensador; funcionamiento verificado de −25°C a 55°C.
• Puesta en servicio rápida: interfaz gráfica intuitiva y flujo guiado que permite la puesta en servicio de CT en menos de 15 minutos.

Funciones principales

• Medición de la curva de excitación con detección automática del knee-point.
• Generación automática de curvas de error 5% y 10% (mapeo de precisión compuesto).
• Verificación de relación CT/PT y comprobación de polaridad.
• Prueba de carga secundaria (carga real) y medición de resistencia del bobinado secundario sin instrumentos externos.
• Salidas integradas de alta tensión y alta corriente para pruebas hasta los límites del equipo; impresora térmica integrada y exportación USB.

Características / especificaciones técnicas

• Fuente de alimentación de trabajo: AC 220V ±10%, 50Hz.
• Salida del dispositivo: 0 ~ 2500 V, 5 kVA (valor máximo de ajuste 20 A).
• Salida de alta corriente: 0 ~ 600 A.
• Precisión de excitación: ≤0,5% (0,2% * lectura + 0,3% * rango).
• Medición de resistencia del bobinado secundario — Rango: 0,1 ~ 300 Ω; Precisión: ≤1,0% (0,4% * lectura + 0,6% * rango).
• Medición de carga real secundaria — Rango: 5 ~ 500 VA; Precisión: ≤0,5% (0,2% * lectura + 0,3% * rango) ± 0,1 VA.
• Medición de fase (diferencia angular) — Precisión: ±4 minutos; Resolución: 0,1 minutos.
• Precisión de contraste: 0,05%.
• Medición de relación CT — Rango: ≤25000 A/5 A (5000 A/1 A); Precisión: ≤0,5% (0,2% * lectura + 0,3% * rango).
• Medición de relación PT — Rango: ≤500 kV; Precisión: ≤0,5% (0,2% * lectura + 0,3% * rango).
• Entorno de trabajo — Temperatura: −10°C a 40°C; Humedad: ≤90%; Altitud: ≤1000 m.
• Dimensiones: 410 mm × 260 mm × 340 mm.
• Peso: ≤22 kg.
