Analizador de red eléctrica UHV-109

de laboratoriopara pruebade polarización

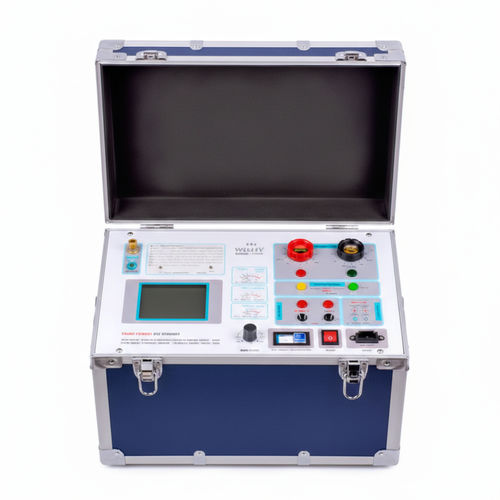

El UHV-109 Probador de polaridad CT/PT es un equipo portátil y automatizado para la verificación de transformadores de corriente (CT) y transformadores de potencial (PT) de clase protección (P-class) y clase medición, apto para uso en laboratorio y en campo.

Características clave

• Verificación automática de polaridad y características de CT y PT (operación en una sola unidad sin equipos auxiliares externos).
• Cumple con GB 20840.3-2013, GB 20840.2-2014 y normas IEC/GB relacionadas.
• Detección automática del punto de inflexión de excitación (knee-point) y generación automática de curvas de error al 5% y 10%.
• Impresora térmica integrada para impresiones inmediatas in situ.
• Controlador inteligente y pantalla LCD gráfica de gran tamaño para una operación sencilla en campo.
• Memoria interna con respaldo por batería para más de 3.000 registros de prueba; los datos se conservan tras pérdida de alimentación.
• Exportación por USB y generación de informes Word con un clic en PC estándar para documentación y certificación.

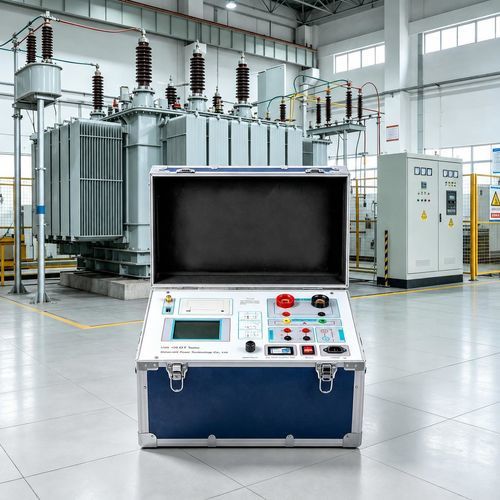

• Diseño compacto y ligero, adecuado para pruebas en laboratorio y puesta en servicio en campo.

Especificaciones técnicas

• Alimentación: AC 220V ±10%, 50 Hz.
• Salida del equipo (tensión): 0 ~ 2500 V (límite de corriente ajustable, máx. 20 A).
• Salida de alta corriente: 0 ~ 1000 A.
• Precisión de la medición de excitación: ≤ 0,5 % (0,3 % × lectura + 0,2 % × rango).
• Rango de medición relación CT: ≤ 5000 A/1 A (25 000 A/5 A); precisión relación CT: ≤ 0,5 %.
• Rango de medición relación PT: 5 ~ 220 kV; precisión relación PT: ≤ 0,5 %.
• Ambiente de trabajo: temperatura −10 ℃ a 40 ℃; humedad ≤ 90 %; altitud ≤ 1000 m.
• Dimensiones (An×Pr×Al): 410 mm × 260 mm × 340 mm.
• Peso: ≤ 25 kg (peso funcional/portátil indicado ≤ 22 kg en la descripción operativa).
