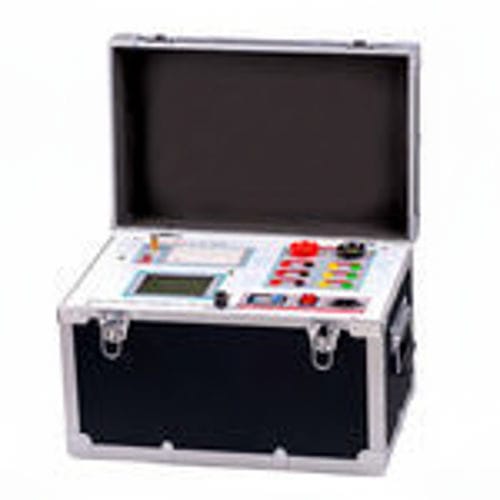

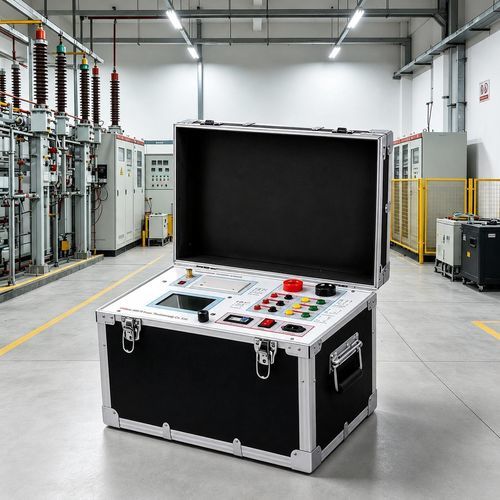

Analizador de red eléctrica UHV-109A

antirroboresistencia eléctricade potencia

Introducción del producto
El UHV-109A es un equipo portátil y autónomo diseñado para la verificación y medición automática de transformadores de corriente (CT) y de potencial (PT) en laboratorio y en campo. Integra detección automática del punto de inflexión, generación de informes conforme a normas y amplio almacenamiento local, permitiendo verificaciones precisas y exportación de informes Word vía USB con un solo clic, reduciendo el tiempo de puesta en servicio.

Características del producto

• Soporta detección de CT y PT y medición de la relación de vueltas
• Cumple con GB 20840.3-2013 y GB 20840.2-2014 (con referencias IEC)
• Operación independiente — no requiere equipos externos
• Impresora térmica integrada para informes instantáneos en sitio
• Controlador inteligente y fácil de usar con gran pantalla LCD gráfica
• Detección/cálculo automático del punto de excitación (punto de inflexión) CT/PT
• Generación automática de curvas de error del 5% y 10%
• Almacena más de 3000 registros de prueba con protección ante pérdida de datos por corte de energía
• Transferencia de datos por USB y generación de informes Word compatibles con PC con un clic
• Diseño portátil (peso ≤ 22 kg) optimizado para pruebas en campo

Especificaciones técnicas

• Alimentación: AC 220V ±10%, 50Hz
• Salida del equipo: 0 ~ 2500 Vrms, 5 kVA (valor máximo ajustable 20 A)
• Salida de alta corriente: 0 ~ 1000 A
• Precisión de excitación: ≤ 0.5% (0.2% * lectura + 0.3% * rango)
• Medición de resistencia del devanado secundario:
  • Rango: 0.1 ~ 300 Ω
  • Precisión: ≤ 0.5% (0.2% * lectura + 0.3% * rango)
• Medición de la carga real secundaria:
  • Rango: 5 ~ 500 VA
  • Precisión: ≤ 0.5% (0.2% * lectura + 0.3% * rango) ± 0.1 VA
• Medición de fase (diferencia angular):
  • Precisión: 4 minutos
  • Resolución: 0,1 minutos
• Precisión del error de relación: 0.05%
• Medición de CT turns ratio:
  • Rango: ≤ 25000 A/5 A (5000 A/1 A)
  • Precisión: ≤ 0.5%
• Medición de PT turns ratio:
  • Rango: ≤ 500 kV
  • Precisión: ≤ 0.5%
• Condiciones de trabajo: Temperatura −10°C a 40°C; Humedad ≤ 90%; Altitud ≤ 1000 m
• Dimensiones: 410 mm × 260 mm × 340 mm
• Peso: ≤ 22 kg
