Comprobador de aislamiento UHV-107

de tensiónde alta tensiónde polaridad

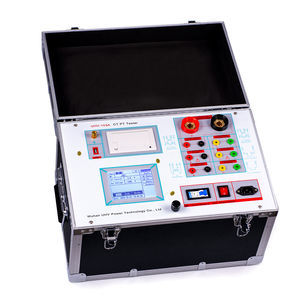

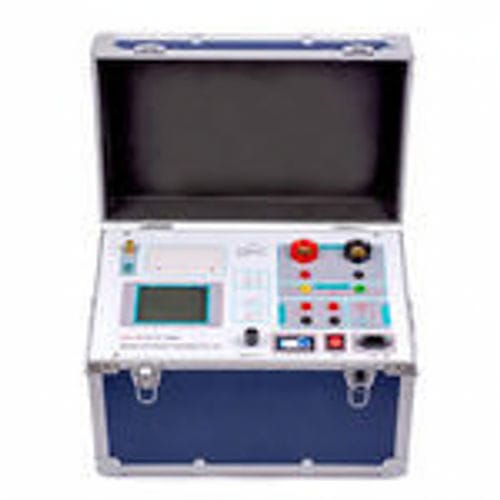

El UHV-107 es un probador de volt-amperio diseñado para pruebas automáticas de transformadores de corriente (CT) y transformadores de potencial (PT) de clase de protección y de medida, adecuado tanto para laboratorio como para trabajos en campo.

Características principales

• Operación todo en uno: realiza curvas de excitación, medición de relación, verificación de polaridad, desmagnetización, curvas de error 5%/10%, carga secundaria y pruebas de resistencia a CA sin equipo externo.
• Análisis automatizado: detección automática del punto de inflexión (knee-point) de excitación y generación automática de curvas de error 5%/10%.
• Interfaz intuitiva: controlador inteligente con gran pantalla LCD gráfica para simplificar la operación.
• Informes en el lugar: impresora micro-térmica integrada para obtener resultados inmediatos.
• Gestión avanzada de datos: almacena hasta 3.000 conjuntos de pruebas con retención por batería y permite exportación por USB para generar informes Word en PCs estándar.

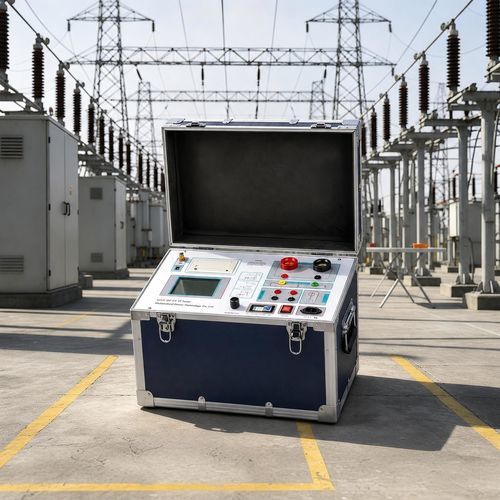

• Diseño optimizado para campo: construcción compacta y portátil para facilitar las pruebas in situ.

Especificaciones técnicas

• Alimentación: AC 220V ±10%, 50Hz
• Salida del equipo (tensión/corriente): 0 ~ 2500 V (valor pico, hasta 20 A). Nota: 0–5 A = valor real; >5 A hasta 20 A = valor calculado.
• Salida de alta corriente: 0 ~ 600 A
• Precisión de medición de excitación: ≤ 1.0% (0.5% × lectura + 0.5% × rango)
• Rango de medición de relación CT: ≤ 3000 A/1 A (equivalente 15000 A/5 A)
• Precisión de relación CT: ≤ 0.5%
• Rango de medición de relación PT: ≤ 500 kV
• Precisión de relación PT: ≤ 0.5%
• Entorno de funcionamiento — Temperatura: -10 ℃ a 40 ℃; Humedad: ≤ 90%; Altitud: ≤ 1000 m
• Dimensiones: 410 mm × 260 mm × 340 mm
• Peso: ≤ 25 kg
