Analizador de red eléctrica UHV-105A

para pruebade tensiónportátil

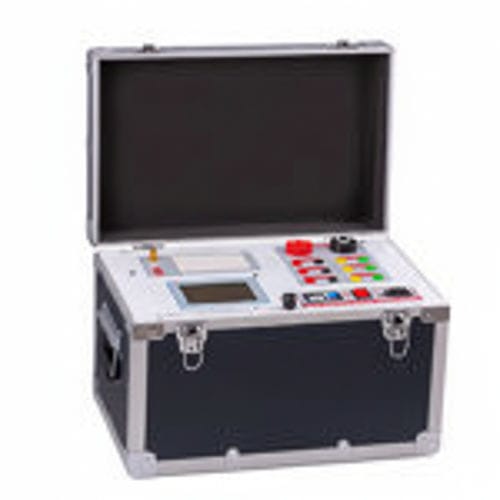

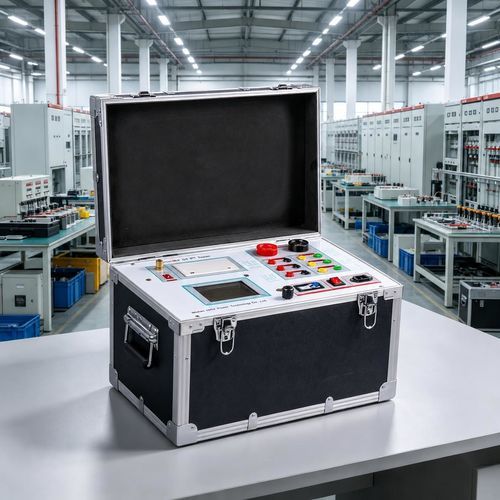

El probador de características CT/PT UHV-105A es un instrumento portátil para la verificación in situ de transformadores de corriente (CT) y transformadores de tensión (PT) de clase de protección. Integra la medición de la característica de excitación (knee-point/saturación), pruebas de relación y polaridad, comprobaciones de carga y aislamiento, impresión en campo y exportación de datos por USB para optimizar los trabajos de verificación en obra.

Características clave

• Carcasa portátil y diseñada para uso en campo con formato compacto y manejo sencillo.
• Controlador inteligente con pantalla LCD integrada para control de pruebas y visualización de resultados.
• Impresora micro integrada para informes instantáneos en campo.
• Almacenamiento no volátil con respaldo de batería para hasta 3.000 juegos de pruebas.
• Exportación USB para generar informes (Word) y procesamiento posterior en PC.

Funciones

• Transformador de corriente (CT)
  • Medición de la curva de magnetización / característica de excitación (determinación de knee-point y saturación).
  • Prueba de relación de transformación (turns/ratio) y verificación de exactitud.
  • Comprobación de polaridad.
  • Derivación de curvas de error al 5% y 10%.
  • Inyección de corriente para pruebas de relación/precisión, incluido modo FAST TEST.
  • Prueba de soportabilidad del bobinado secundario con corriente alterna a frecuencia de red.
  • Cálculo automático del valor del knee-point de excitación.
  • Prueba de carga secundaria real (burden) y medición de resistencia.
• Transformador de tensión (PT)
  • Prueba de característica de excitación.
  • Prueba de relación de transformación.
  • Verificación de polaridad.
  • Prueba de soportabilidad (frecuencia de red) del bobinado secundario.
  • Medición de resistencia y cálculo del knee-point.
  • Prueba de carga secundaria real.

Especificaciones técnicas

• Alimentación de funcionamiento: AC 220 V ±20 V, 50–60 Hz.
• Forma de onda de salida: sinusoidal.
• Tensión de salida (característica de excitación): 0–1200 V.
• Rango de corriente de excitación: 0–20 A.
• Corriente de salida para prueba de relación: 0–1000 A.
• Rango de medida de relación CT: 5–25000 A / 5 A (5000 A / 1 A).
• Rango de medida de relación PT: 1–500 kV.
• Rango de carga: 5–500 VA.
• Rango de medida de resistencia: 0,1–300 Ω.
• Precisión (Error): ≤ 0,5% (0,3% × lectura + 0,2% × rango).
• Temperatura de operación: -10 ℃ a +40 ℃.
• Humedad relativa: < 90% RH.
• Altitud: ≤ 1000 m.
• Dimensiones (L × W × H): 450 × 350 × 350 mm.
• Peso: ≤ 28 kg.
