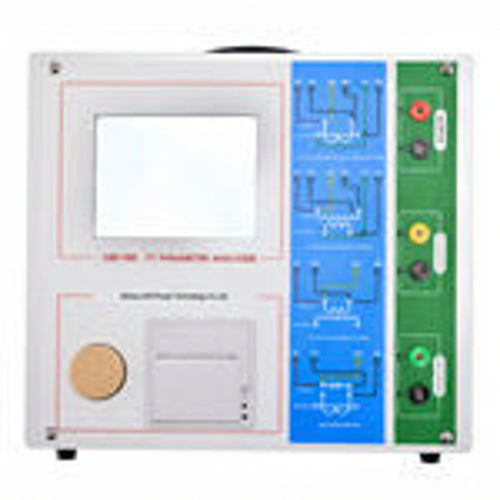

Analizador de red eléctrica UHV-300 CT PT

de redindustrialresistencia eléctrica

El analizador de características voltio-amperio UHV-300 CT PT es un instrumento de ensayo profesional para transformadores de corriente (CT) y de potencial (PT) en la industria eléctrica, basado en plataformas DSP y ARM de alto rendimiento y procesos de fabricación avanzados. Está diseñado para medir características de excitación (voltio-amperio), relación, polaridad, resistencia del devanado secundario, carga secundaria, error de relación y error de ángulo de fase, y para ofrecer análisis automatizados de parámetros CT/PT.

Características principales

• Pruebas completas para tipos de CT (protección, medida, TP): características de excitación, relación, polaridad, resistencia del devanado secundario, carga secundaria, error de relación y error de ángulo de fase; también aplicable a pruebas de excitación de PT.
• Cálculo y visualización automáticos de parámetros CT/PT: tensión/corriente de rodilla, curva de error al 10% (5%), factor límite de precisión (ALF), factor de seguridad del instrumento (FS), constante de tiempo secundaria (Ts), coeficiente de remanencia (Kr) e identificación de inductancias saturadas/no saturadas.
• Cumple con las normas IEC60044-1 e IEC60044-6 para CT/PT.
• Basado en teoría avanzada de ensayos de baja frecuencia, capaz de probar el punto de rodilla del CT hasta 30 kV (según configuración).
• Almacenamiento de datos: memoria no volátil para hasta 2000 registros de prueba; exportación mediante USB/U-disk a PC; software de análisis para generar informes en Word.
• Funcionamiento sencillo: pruebas CT habituales (resistencia, excitación, relación, polaridad) ejecutables con un solo botón; cableado uniforme para la mayoría de pruebas.
• Diseño portátil: peso del equipo ≤ 9 kg para uso en campo.

Nombres alternativos

• Probador CT/PT
• Probador voltio-amperio CT
• Probador de características CT
• Analizador CT

Características / especificaciones técnicas

• Finalidad de prueba: CT de protección
• Salida: 0–180 Vrms, 12 Arms, 36 A (pico)
• Precisión de medición de tensión: ±0,2 %
• Medición de relación CT — Rango: 1–30000; Precisión: ±0,2 %
• Medición de relación PT — Rango: 1–10000; Precisión: ±0,2 %
• Medición de fase — Resolución: 0,5 min; Precisión: ±5 min
• Medición de resistencia del devanado secundario — Rango: 0–300 Ω; Precisión: 2 % ± 2 mΩ
• Medición de carga CA — Rango: 0–300 VA; Precisión: 2 % ± 0,2 VA
• Tensión de alimentación: CA 220 V ±10 %, 50 Hz
• Entorno de trabajo: Temperatura -10 ℃ a 50 ℃, humedad ≤ 90 %
• Dimensiones y peso: 340 × 300 × 150 mm; peso ≤ 9 kg
