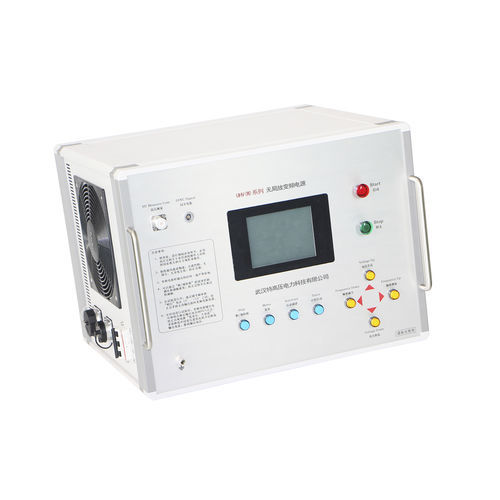

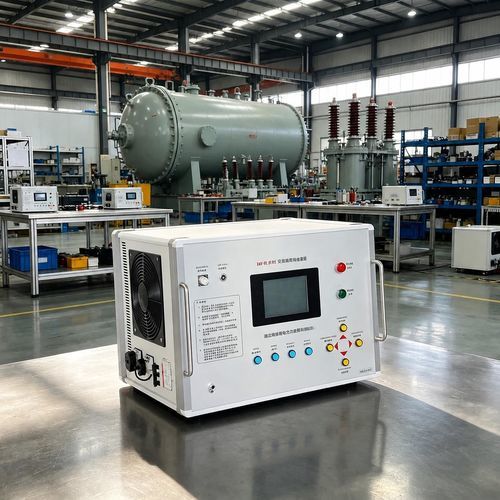

Variador de frecuencia trifásico UHV(W)

monofásicodigitalcon pantalla digital

Visión general
El instrumento está diseñado para ser instalado y probado con el equipo en funcionamiento. Un circuito de conversión AD de alta velocidad digitaliza las señales y la fiabilidad de los datos de detección se garantiza mediante procesamiento digital de señales, filtrado adaptativo y algoritmos de supresión de interferencias.

Aplicación
La fuente de alimentación de frecuencia variable sin descarga parcial se utiliza para pruebas de resistencia dieléctrica AC y medición de descargas parciales en equipos eléctricos. Mediante un transformador de excitación que alimenta un circuito resonante en serie o paralelo y ajustando la frecuencia de salida, la inductancia del reactor L y la capacidad de la muestra C entran en resonancia; la tensión de resonancia se aplica a la muestra. Alternativamente, la salida puede enviarse al primario de un transformador a través de un transformador intermedio para pruebas de resistencia por inducción.

Parámetros técnicos

• Tensión de entrada nominal: Trifásica AC 380 V ±10%, 50 Hz
• Potencia de salida nominal: Monofásica 100 kW
• Rango de frecuencia de salida: 20 Hz–300 Hz (ajuste continuo)
• Tensión de salida nominal: 0–350 V (ajuste continuo)
• Corriente de salida: 0–285 A (ajuste continuo)
• Inestabilidad de frecuencia: ≤ 0,05%
• Inestabilidad de tensión: ≤ 1,0%
• Distorsión no lineal: ≤ 1%
• Capacidad de descarga parcial: ≤ 10 pC (medido en el lado de alta tensión del elevador)

Características

• Salida en onda senoidal verdadera con baja distorsión (THD < 3%), evitando la medición de picos necesaria en salidas de onda conformada.
• Control por fibra óptica que garantiza aislamiento completo entre los circuitos de control de alta y baja tensión.
• Dimensiones compactas y bajo peso para manejo flexible y uso en campo.
• Conexión y operación sencillas; mejora la eficiencia de trabajo in situ frente a métodos con grupos electrógenos.
• Múltiples funciones de protección: protección contra ruptura por descarga, protección por sobretensión ajustable, protección contra cortocircuito de salida, protección de posición cero en arranque, protección del amplificador de brazo de puente, protección de curva de potencia. Al activarse una protección, el dispositivo desconecta la salida de ensayo y corta la alimentación del circuito principal.
• Fuente de señal generada por un chip dedicado y controlada por un microcontrolador; estabilidad de frecuencia hasta 0,01 Hz.
• Tensión de salida de frecuencia variable controlada por un microcontrolador de alta velocidad; inestabilidad de tensión < 1%.

Mantenimiento de rutina

• Evitar operación prolongada en condiciones de fuerte desintonización.
• Comprobar periódicamente el cableado interno y los aprietos para evitar aflojamiento.
• Almacenar en un lugar seco y limpio, protegido de la lluvia; cubrir con funda antipolvo cuando no se use.
• Durante el transporte, asegurar el gabinete de conversión de frecuencia con correas adecuadas para evitar desplazamientos.
• No exponer la pantalla del cuadro de control a la luz solar directa; aplicar medidas antivibración durante el transporte.
• Manipular los conectores con cuidado para evitar daños y contaminación.
• Al usar cables de fibra óptica, evitar doblarlos, torcerlos o aplastarlos; mantenerlos alejados de fuentes de calor y almacenarlos secos para prevenir humedad.

Especificaciones

• Modelo / Serie: UHV(W) Series
• Tensión de entrada nominal: Trifásica AC 380 V ±10%, 50 Hz
• Potencia de salida nominal: Monofásica 100 kW
• Rango de frecuencia: 20 Hz–300 Hz (ajuste continuo)
• Tensión de salida nominal: 0–350 V (ajuste continuo)
• Corriente de salida: 0–285 A (ajuste continuo)
• Inestabilidad de frecuencia: ≤ 0,05%
• Inestabilidad de tensión: ≤ 1,0%
• Distorsión no lineal: ≤ 1%
• Capacidad de descarga parcial: ≤ 10 pC (medido en el lado de alta tensión del elevador)
• Tasa de distorsión de la forma de onda: < 3%
• Estabilidad de frecuencia de salida: hasta 0,01 Hz
• Funciones de protección integradas (sobretensión, cortocircuito, ruptura, posición cero en arranque, protección del puente, etc.)
