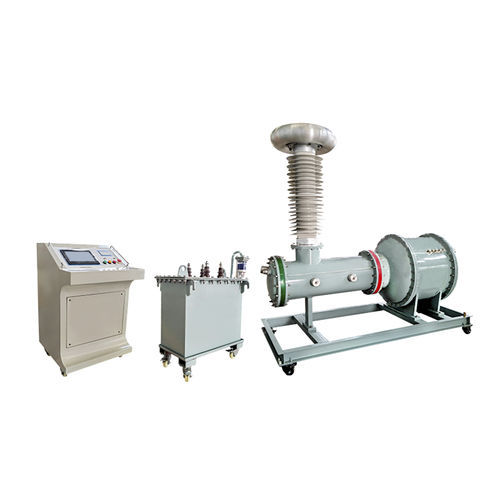

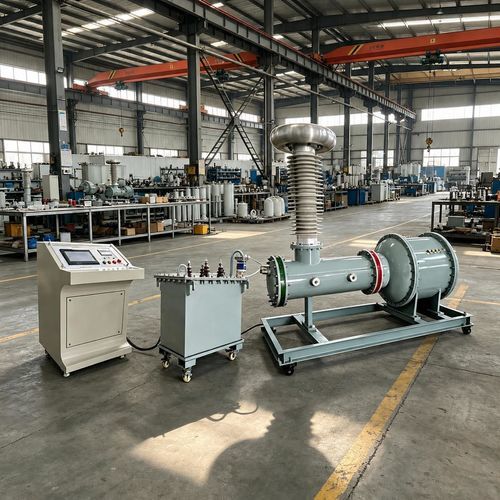

Comprobador de descarga parcial YDQW series

Descripción general
Se utiliza gas SF6 como medio de aislamiento, proporcionando alta rigidez dieléctrica y una capacidad de descarga local a tensión nominal ≤ 5PC. La serie es compacta, ligera y está diseñada para ensayos de alta tensión en laboratorio y producción, con indicadores técnicos conforme a JB3570-98.

Aplicación
Destinado a fabricantes y laboratorios de ensayo para realizar pruebas de descarga parcial y de resistencia a la tensión a frecuencia industrial:

• Fabricantes de aparatos eléctricos, cables, motores, transformadores y bobinas de inducción
• Productores de materiales aislantes y componentes de alta tensión
• Laboratorios de ensayo de alta tensión en compañías eléctricas, centros de investigación y universidades

Parámetros técnicos

• Modelos y KVA asociados: YDQW-2 — 1,5 kVA; YDQW-3 — 3 kVA; YDQW-5 — 5 kVA; YDQW-10 — 10 kVA; YDQW-20 — 20 kVA; YDQW-30 — 30 kVA; YDQW-50 — 50 kVA
• Capacidad de descarga local a tensión nominal: ≤ 5PC
• Corriente en vacío: 4–9 % (depende del nivel de tensión del transformador)
• Tensión de impedancia: 4–10 %
• Normativa: conforme a JB3570-98
• Funciones de control: disparo automático por sobrecorriente, enclavamiento en posición cero, regulación por autotransformador
• Personalización: configuraciones disponibles bajo pedido

Características

• Diseño y proceso de fabricación nuevos que reducen tamaño y peso cumpliendo los indicadores técnicos exigidos
• Material dieléctrico y proceso diseñados para evitar descargas parciales durante las pruebas

Principio de funcionamiento
La tensión de entrada se regula mediante un autotransformador y se alimenta a un transformador de aislamiento con filtro sin descarga parcial. El panel de control incorpora disparo automático por sobrecorriente y enclavamiento en posición cero para evitar una presurización repentina. El devanado secundario de alta tensión genera la tensión de ensayo a frecuencia industrial por inducción electromagnética según la relación de espiras respecto al devanado primario.
