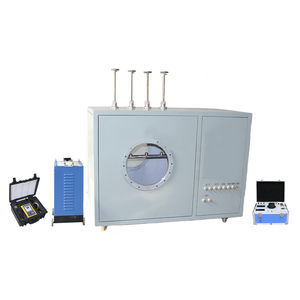

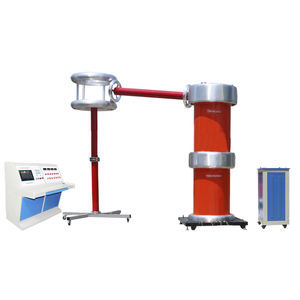

Comprobador de descarga parcial UHVCW

Descripción general
El instrumento permite la instalación y las pruebas in situ con el equipo bajo prueba en funcionamiento. Emplea un circuito de conversión A/D de alta velocidad para digitalizar las señales; la fiabilidad de la detección se garantiza mediante el procesamiento digital de señales, filtrado adaptativo y métodos de supresión de interferencias.

Parámetros del producto
El equipo de ensayo inflable UHVCW sin descarga parcial es apto para ensayos de tensión de aislamiento, medición de descarga parcial y pruebas de precisión en equipos GIS y GIL de alta tensión y gran capacidad. Está diseñado para pruebas preventivas en campo y pruebas de aceptación en fábrica de subestaciones GIS, fabricantes GIS/GIL, aisladores y componentes de aislamiento.

Parámetros técnicos

• Niveles de tensión: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Capacidad: 50–2000 kVA
• Método de generación de alta tensión: elevación por transformador HV y resonancia en serie (frecuencia de red o conversión de frecuencia); elevación en una sola etapa (sin necesidad de elevación en serie)
• Tensión de entrada (primaria): 0,35–10 kV
• Capacidad de descarga parcial: 1–3 pC bajo tensión nominal (entorno normal)
• Aumento de temperatura: ≤65 K tras 60 minutos a la corriente nominal (50 Hz)

Características

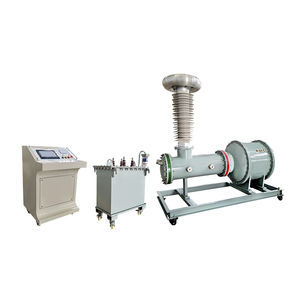

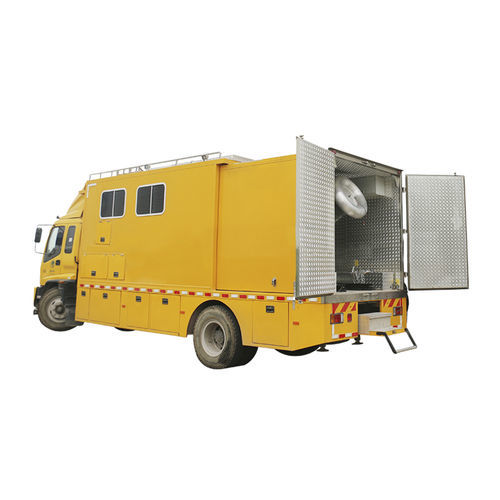

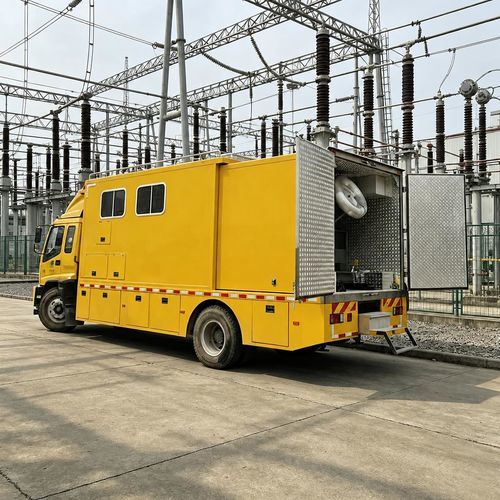

• Elevador hidráulico montado en vehículo para facilitar la movilidad y el despliegue en campo.
• Alta tensión completamente sellada en una carcasa apantallada para ensayos seguros y fiables.
• Nivel de descarga parcial del sistema controlable entre 1–3 pC.
• Diseño compacto para un menor espacio ocupado y componentes más ligeros.
• Interruptor de aislamiento de alta tensión integrado que permite múltiples funciones en una sola unidad.
• Conexión directa al objeto de ensayo que simplifica la instalación y reduce el tiempo de prueba.
• Diseño mecánico robusto apto para transporte de larga distancia.
• Reducción de los requisitos de capacidad de la fuente de alimentación del sistema.

Transporte y almacenamiento
Transporte

• Utilizar cajas de madera de embalaje para instrumentos y amortiguadores durante el transporte para evitar daños.
• Si no se transporta en cajas de madera, no apilar ni descargar; cuando se utiliza caja, el apilamiento máximo permitido es de dos capas.
• Durante el transporte, la superficie del panel debe quedar hacia arriba.

Almacenamiento

• Almacenar en interiores en un entorno seco, sin polvo, ventilado y sin gases corrosivos; no apilar sin embalaje en caja de madera.
• Al guardar el equipo, colocar el panel hacia arriba y colocar materiales antihumedad bajo el equipo para evitar la humedad.

Características técnicas

• Niveles de tensión: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Rango de capacidad: 50–2000 kVA
• Método de generación HV: transformador de elevación y resonancia en serie (frecuencia de red / conversión de frecuencia), elevación en una etapa
• Tensión primaria de entrada: 0,35–10 kV
• Sensibilidad de descarga parcial: 1–3 pC a tensión nominal (condiciones normales)
• Aumento máximo de temperatura: ≤65 K tras 60 min a corriente nominal (50 Hz)
