Comprobador de descarga parcial UHVQW

automático

Resumen del producto

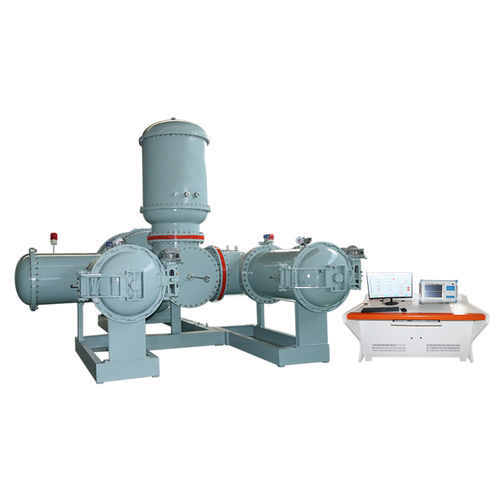

La serie UHVQW de transformadores de ensayo inflables sin descarga parcial está diseñada para ensayos de resistencia dieléctrica y medición de descargas parciales en equipos de alta tensión y gran capacidad como GIS, GIL y transformadores de potencia. Permite instalación y pruebas en sitio, incluso en condiciones de equipo en servicio. La conversión AD de alta velocidad y el procesamiento digital de señales con filtrado adaptativo garantizan datos de detección fiables y buena sujeción al ruido.

Parámetros del producto

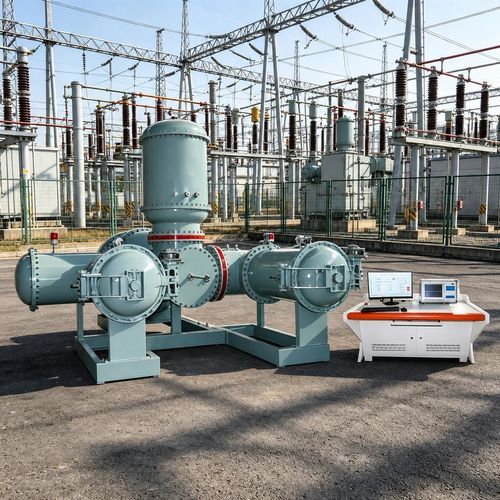

Aplicable a ensayos de tensión de aislamiento, pruebas de descarga parcial y pruebas de precisión de equipos de alta tensión. Disponible en múltiples salidas para ajustarse a las necesidades de laboratorio y campo. El diseño inflable facilita su transporte y despliegue en obra.

Parámetros técnicos

• Tensiones de salida disponibles (kV): 50, 100, 150, 200, 250, 300
• Tensión de entrada (V): 200 o 400 (según modelo)
• Tensión de impedancia (%): ≤8 / ≤6 / ≤5 (según modelo)
• Corriente en vacío (%): ≤6 / ≤5 (según modelo)
• Distorsión de la forma de onda: <3%
• Potencia nominal: 50 kVA
• Corriente de baja tensión: 0–116,3 A
• Rango de baja tensión: 0–430 V
• Rango de alta tensión: 0–100 kV (modelos hasta 300 kV disponibles)
• Corriente de alta tensión: 0–0,5 A
• Tensión de instrumento: 0–100 V
• Precisión de medidores de tensión/corriente: 0,5% FS ± 3 dígitos
• Precisión global de medida: 4%
• Duración de temporización: 0–999,9 M (modo prolongado disponible)
• Alimentación: AC 380 V ±10%; 50 Hz ±2 Hz
• Temperatura de trabajo: 0–50 °C
• Humedad relativa: ≤85% HR

Características

• Pantalla LCD de 10 pulgadas que muestra tensión, corriente, tiempo, estado y mensajes con lecturas claras
• Interfaz localizada (chino) y operación táctil para configuración y control sencillos
• Preajuste táctil de secuencias de prueba para mejorar la seguridad y la repetibilidad
• Guía de estado y alarma acústica en caso de adquisición anómala
• Botón de parada de emergencia para detener el aumento/disminución durante el control automático
• Temporización automática: la temporización comienza cuando la tensión alcanza el valor establecido y el equipo desciende al finalizar
• Modo manual con detección automática de límites superiores/inferiores y protecciones (sobretensión, sobrecorriente)
• Medidas anti-interferencia por hardware y software para rendimiento estable en entornos ruidosos
• Soporte para operación individual o coordinada entre múltiples unidades

Precauciones de seguridad

• Instalar el área de ensayo según las normativas aplicables y conectar el panel de control y el transformador a la misma malla de puesta a tierra
• Verificar la tensión de alimentación antes del arranque y conectar correctamente el cable de alimentación
• Usar el botón de parada de emergencia al acercarse a la muestra o equipo probado
• Tras el encendido, el sistema volverá automáticamente a la posición cero si procede
• No colocar objetos no relacionados sobre o alrededor del panel durante las pruebas
• Al sustituir fusibles o accesorios, utilizar el mismo modelo especificado para el instrumento
• Mantener el instrumento a prueba de humedad y aceite
• Asegurarse de que el equipo bajo prueba esté desenergizado y aislado de otros circuitos en tensión cuando sea necesario

Especificaciones técnicas

• Série/modelo: UHVQW Series
• Potencia nominal: 50 kVA
• Rango de salida: hasta 300 kV (típico 0–100 kV por modelo)
• Entrada: 200 V / 400 V según modelo
• Precisión de medidores: 0,5% FS ± 3 dígitos
• Precisión global: 4%
• Temporización: 0–999,9 M; modo prolongado disponible
• Alimentación: AC 380 V ±10% ; 50 Hz ±2 Hz
• Temperatura de operación: 0–50 °C; humedad relativa ≤85% HR
