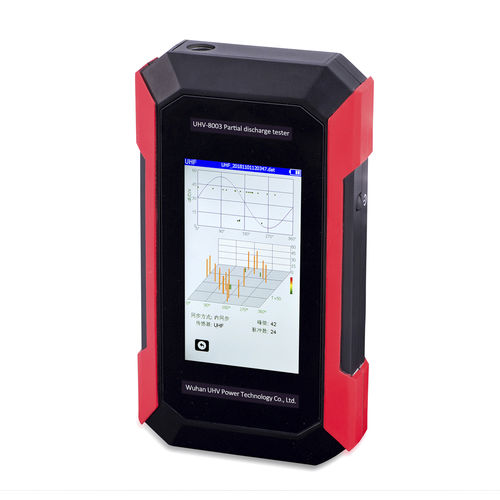

Detector de descarga parcial UHV-8003

por ultrasonidos

Introducción del producto
El detector portátil ultrasónico de descargas parciales UHV-8003 recibe las señales ultrasónicas generadas por descargas parciales para detectar su existencia y localizar las fuentes en transformadores, GIS, motores, cables, aisladores y líneas aéreas. Cuantifica el grado de descarga mediante indicadores y modos de análisis adecuados para la evaluación del aislamiento en alta tensión.

Composición principal

• Unidad principal: detector portátil ultrasónico de descargas parciales (UHV-8003)
• Sensor ultrasónico de contacto
• Sensor de alta frecuencia (opcional)
• Sensor ultrasónico integrado y sensor TEV (tensión transitoria a tierra)

Aplicaciones

• Empresas de generación y distribución de energía
• Sistemas ferroviarios
• Sistemas de suministro eléctrico petroquímicos
• Ensayos aeroespaciales
• Inspección y mantenimiento automatizados

Características del producto

• Sensores intercambiables que permiten la detección de descargas parciales en la mayoría de los equipos de alta tensión
• Proporciona visualizaciones de descarga como forma de onda en el dominio del tiempo, PRPD y PRPS para el análisis de tipos de descarga
• Interfaz hombre‑máquina intuitiva para la gestión de equipos y datos
• Sensores integrados de ultrasonido y TEV; compatible con sensores dedicados para transformadores, GIS, líneas aéreas y cables
• Método de detección no invasivo en línea sin necesidad de cortar la alimentación ni de una fuente de alta tensión adicional
• Amplio ancho de banda de prueba: 30 kHz a 2,0 GHz, apto para distintos principios de detección por frecuencia

Notas
El detector capta señales ultrasónicas procedentes de descargas parciales para localizar fuentes y ayudar en el diagnóstico mediante múltiples sensores y modos de análisis. Documentación disponible: manual de usuario y certificado de calibración.

Especificaciones técnicas

• Modelo: UHV-8003
• Principio de detección: detección ultrasónica y TEV
• Sensores incluidos/compatibles: sensor ultrasónico de contacto, sensor ultrasónico incorporado, sensor TEV, sensores de alta frecuencia opcionales
• Ancho de banda de prueba: 30 kHz a 2,0 GHz
• Objetivos de detección: transformador, GIS, motor, cable, aislador, línea aérea
• Modo de detección: detección en línea no invasiva sin corte de alimentación
• Salidas de análisis: forma de onda en dominio del tiempo, PRPD, PRPS y otras visualizaciones de patrones de descarga
• Interfaz de usuario: interfaz hombre‑máquina para la gestión de dispositivos y datos
