Comprobador de impedancia YDJW

de tensiónde descarga parcialde funcionamiento

Descripción general
La tensión de impedancia es superior a la norma nacional y la impedancia del sistema no supera el 5 %. Dimensiones compactas y peso reducido. El control automático mejora el grado de automatización y la capacidad antiinterferencias.

Parámetros del producto

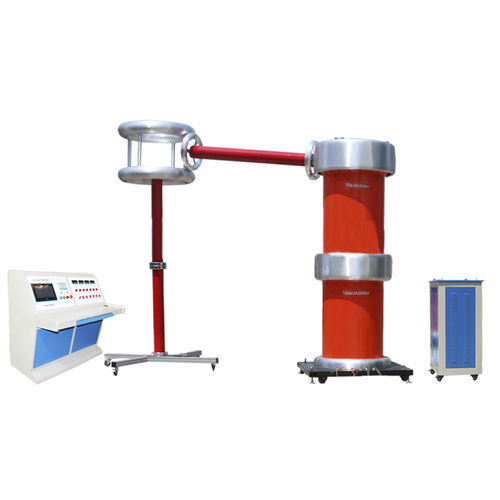

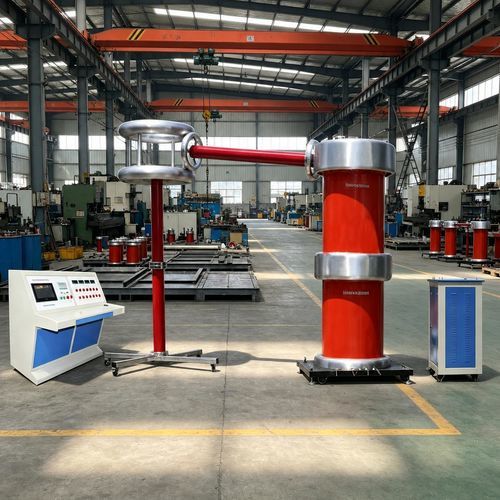

El transformador de ensayo sumergido en aceite sin descarga parcial es un transformador de prueba con capacidad de descarga parcial despreciable, adecuado para ensayos de descarga parcial y ensayos de soportabilidad a frecuencia industrial en equipos eléctricos, componentes eléctricos y materiales aislantes.

Parámetros técnicos
Parámetro | Valor
Potencia nominal | 50-1200 kVA
Tensión de entrada | 380 V
Tensión de salida | 50-1200 kV
Tiempo de funcionamiento | ≤ 5 minutos
Precisión de medida | ≤ 1,5 %
Capacidad de descarga parcial | ≤ 5 pC
Función de protección | Protección automática contra sobrecorriente y sobretensión con alarma y retorno automático a cero

Características

• Estructura cilíndrica epoxi tipo aceite que ofrece muy baja descarga parcial, bajas pérdidas, baja distorsión de la forma de onda y poco peso.
• Baja tensión de impedancia, mejor que las normas nacionales.
• Apantallamiento multicapa para una fuerte capacidad antiinterferencias.
• Alto nivel de aislamiento con capacidad de descarga local ≤ 5 pC.
• Equipado con dispositivos de protección automáticos: protección contra sobrecorrientes y sobretensiones, alarma y retorno automático a cero.

Características / Especificaciones técnicas

• Nombre del producto: Transformador de ensayo sumergido en aceite sin descarga parcial Serie YDJW 50-1200 kVA — 50-1200 kV, entrada 380 V
• Serie: YDJW
• Potencia nominal: 50-1200 kVA
• Tensión de entrada: 380 V
• Tensión de salida: 50-1200 kV
• Tiempo de funcionamiento: ≤ 5 minutos
• Precisión de medida: ≤ 1,5 %
• Capacidad de descarga parcial: ≤ 5 pC
• Protección: protección automática contra sobrecorriente y sobretensión con alarma y retorno automático a cero
• Estructura: cilindro epoxi tipo aceite con apantallamiento multicapa
