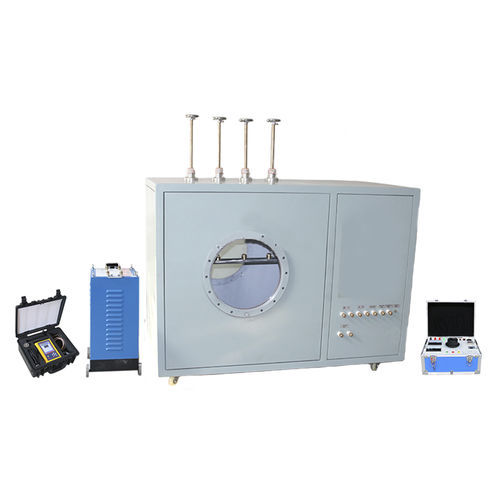

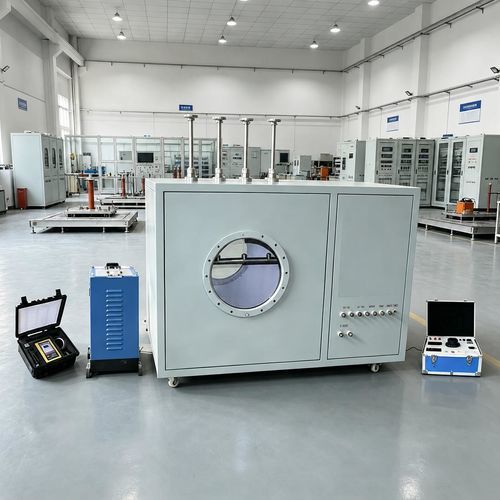

Comprobador de descarga parcial UHVKW

para cuadro de conmutación digital

Descripción general
El equipo de simulación de descargas parciales serie UHVKW está diseñado para su instalación y ensayo con el equipo de conmutación en servicio. Digitaliza las señales mediante un circuito de conversión AD de alta velocidad y garantiza la fiabilidad de la detección mediante procesamiento digital de señales, filtrado adaptativo y métodos de supresión de interferencias.

Finalidad y resumen del producto
El equipo reproduce fenómenos típicos de descargas parciales dentro de los cuadros de conmutación: descarga puntual, descarga en suspensión, descarga en hueco, descarga por partículas y descarga de superficie. Está destinado a I+D, ensayos tipo y formación en mantenimiento. Componentes principales: transformador de alta tensión, condensador de acoplamiento, módulos de descarga configurables y sistema de control con interfaces de medida sincronizadas.

Parámetros técnicos
Parámetro — Valor
Tensión nominal — 30kV
Capacitancia nominal — ≤100pF
Potencia nominal — 3kVA-20kVA
Frecuencia de ensayo — 30Hz-300Hz
Tensión de entrada — 0-220V
Tensión del instrumento — 0-100V
Nivel de descarga parcial — ≤1PC
Tensión de aguante a frecuencia industrial — 30kV/1min
Tipos de descarga simulados — Puntual, partícula, superficie, hueco de aire, suspensión

Características

• Simulación realista: Diseñado para reproducir las condiciones físicas internas del equipo de conmutación y emular con precisión las descargas parciales.
• Tipos de fallo completos: Genera descargas puntuales, en suspensión, en hueco de aire, por partículas y de superficie, de forma individual o combinada.
• Salida controlable: Tipo de descarga, tensión de inicio, tensión de extinción e intensidad ajustables para ensayos reproducibles.
• Soporte multi-tecnología: Plataforma compatible con detección por corriente de pulso, UHF, ultrasonidos y tensión transitoria a tierra.
• Medición sincronizada: Unidades de acoplamiento y verificación de corriente de pulso integradas para detección sincronizada y evaluación del instrumento.
• Módulos estables: Módulos de descarga reutilizables con características constantes.
• Visualización: Sonda de vídeo infrarroja integrada para observar y grabar eventos de descarga.
• Operación sencilla: Aparición y desaparición de fallos controlable desde el exterior del equipo.
• Diseño seguro: Equipo elevador de tensión e medidas de aislamiento que permiten una operación segura.

Precauciones

• Asegurar la puesta a tierra fiable del chasis durante los ensayos.
• No colocar objetos no relacionados sobre o alrededor del panel durante las pruebas.
• Verificar la tensión de alimentación antes de arrancar: AC 220V ±10% 50Hz.
• Al reemplazar fusibles o accesorios, usar los modelos especificados para el instrumento.
• Mantener el equipo a prueba de humedad y aceite.
• Confirmar que el equipo probado esté apagado y desconectado de otras fuentes en tensión antes de los ensayos.
• Antes del arranque, colocar la perilla de salida en la posición cero.

Características técnicas

• Tensión nominal: 30kV
• Capacitancia nominal: ≤100pF
• Potencia nominal: 3kVA-20kVA
• Frecuencia de ensayo: 30Hz-300Hz
• Tensión de entrada: 0-220V
• Tensión del instrumento: 0-100V
• Nivel de descarga parcial: ≤1PC
• Tensión de aguante a frecuencia industrial: 30kV/1min
• Tipos de descarga simulados: Descarga puntual; descarga por partículas; descarga de superficie; descarga en hueco de aire; descarga en suspensión
