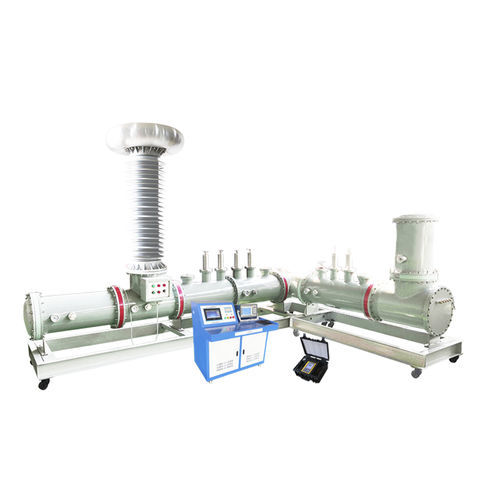

Aparato de pruebas de descarga parcial UHVIW

manualde transformadoresde precisión

Resumen
La serie UHVIW es un equipo de simulación de fallos sin descarga parcial diseñado para instalación y ensayo en línea sobre equipos de alta tensión en servicio (incluyendo GIS). El instrumento digitaliza las señales mediante conversión AD de alta velocidad y aplica procesamiento digital de señales y filtrado adaptativo para garantizar la fiabilidad de las mediciones y reducir interferencias.

Parámetros del producto
Diseñado para la detección y localización en línea de descargas parciales en equipos de alta tensión.

Parámetros técnicos
Transformador de alta tensión sin descarga parcial
Tensión nominal: 100 kV
Capacidad nominal: 5 kVA
Tensión de entrada: 220 V
Corriente de entrada: 22,7 A
Corriente de alta tensión: 0,05 A
Capacidad de descarga parcial a tensión nominal: ≤ 3 pC (evaluación del sistema)

Condensador de acoplamiento
Tensión nominal: 100 kV
Capacidad nominal: 100 pF
Capacidad de descarga local a tensión nominal: ≤ 3 pC
Modelo de descarga: descarga por partículas (configurable para simular punta GIS, suspensión, hueco de aire, partícula, superficie y descargas combinadas)

Características

• Diseño compacto que permite su instalación en espacios reducidos
• Componentes ligeros para facilitar la manipulación y el transporte
• Construcción resistente apta para transporte de larga distancia
• Capacidad para realizar diversas pruebas en entornos no blindados
• Todas las partes de alta tensión están encerradas en un compartimento sellado para proteger al personal
• Manguito opcional permite ensayos de presión en equipos convencionales
• Medición de alta tensión integrada y condensadores de acoplamiento para descargas parciales
• Nivel de descarga parcial del sistema < 3 pC para asegurar la precisión de los datos

Principio de funcionamiento
El equipo suministra una tensión controlada (0–100 kV) con descarga parcial del sistema ≤ 3 pC a tensión nominal. En operación en vivo se puede seleccionar el tipo de descarga y ajustar parámetros como tensión de inicio, tensión de extinción e intensidad de descarga por canal. Utilizando detectores convencionales de descargas parciales y equipos de detección inalámbrica, admite pruebas de múltiples tipos de descarga (punta GIS, suspensión, hueco de aire, partícula, superficie) y sus combinaciones, permitiendo experimentos y validaciones para tecnologías de detección PD como corriente de pulso, UHF, ultrasonido, alta frecuencia y análisis de gas SF6.

Especificaciones técnicas

• Modelo / Serie: UHVIW Series
• Aplicación: detección y localización en línea de descargas parciales en equipos de alta tensión
• Tensión nominal del transformador: 100 kV
• Capacidad nominal del transformador: 5 kVA
• Tensión de entrada del transformador: 220 V
• Corriente de entrada del transformador: 22,7 A
• Corriente de alta tensión: 0,05 A
• Capacidad de descarga parcial a tensión nominal: ≤ 3 pC (sistema)
• Tensión nominal del condensador de acoplamiento: 100 kV
• Capacitancia nominal del condensador de acoplamiento: 100 pF
• Capacidad de descarga local del condensador a tensión nominal: ≤ 3 pC
• Modelo de descarga: descarga por partículas (soporta punta GIS, suspensión, hueco de aire, partícula, superficie y modos combinados)
