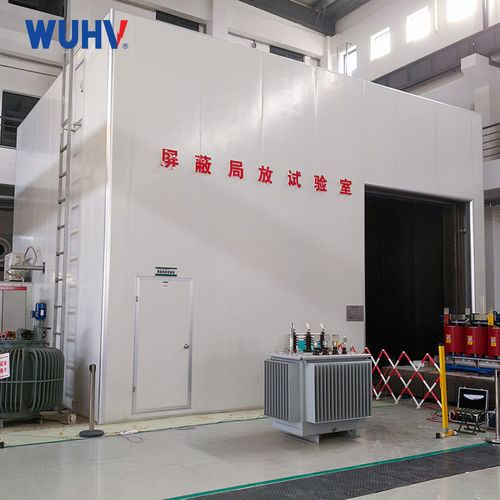

Jaula de Faraday blindada

Resumen
La sala de blindaje para descargas parciales de alta tensión está diseñada para ensayos de equipos eléctricos hasta 35 kV. Proporciona un entorno electromagnético controlado y cumple las normas nacionales aplicables para ensayos de resistencia AC/DC, descargas parciales y ensayos de accesorios de cable.

Parámetros del producto

• 1. Ubicación del proyecto: a indicar por el comprador
• 2. Nombre del equipo: Sala de ensayo blindada de alta tensión 35 kV
• 3. Dimensiones del edificio: aprox. 9 m (L) × 5 m (A) × 4 m (H)
• 4. Consideraciones de diseño: solución integrada que abarca decoración, ingeniería eléctrica, protección ambiental, seguridad, HVAC, informática y control de baja tensión, protección contra incendios y blindaje electromagnético
• 5. Entrega: proyecto llave en mano que incluye diseño, suministro, instalación y puesta en marcha

Subproyectos llave en mano (componentes)

• Sistema de puesta a tierra — 1 juego
• Cubierta de blindaje — 1 juego
• Puerta de blindaje deslizante eléctrica hermética — 1 juego
• Controlador — 1 juego
• Puerta de blindaje manual — 1 unidad
• Sistema de distribución eléctrica para sala y sala de control — 1 juego
• Sistema de ventilación — 1 juego
• Informe de inspección por terceros — 1 copia
• Otros elementos — detalles en la propuesta

Responsabilidades del proveedor

• Diseño secundario del sistema de blindaje según los planos del comprador
• Suministro, instalación en sitio y puesta en servicio de la sala y componentes
• Proporcionar planos auxiliares y procedimientos operativos
• Prestar servicios técnicos: mantenimiento y formación de operadores
• Cooperación técnica con el comprador para obras civiles y cableado de equipos
• Entregar informes de verificación por terceros: ensayo de eficacia de blindaje separado e informe conjunto de aceptación tras la instalación del equipo de ensayo

Indicadores de rendimiento / Objetivo del proyecto

• Soporta ensayos de equipos de transmisión y distribución AC/DC hasta 35 kV (previsión de actualización)
• Adecuada para pruebas de resistencia AC/DC, ensayos de descargas parciales y ensayos de accesorios de cables

Requisitos técnicos — Condiciones de funcionamiento

• Temperatura ambiente: -10 °C a +40 °C
• Humedad relativa: 20%–95%
• Altitud: inferior a 500 m
• Instalación: interior
• Alimentación: trifásica cinco hilos 380 VAC (±10%), 50 Hz (±1 Hz)

Especificaciones técnicas

• Dimensiones del hall blindado: aprox. 9 × 5 × 4 m (L × A × H)
• Dimensiones de la sala de control: 3.5 × 2.5 × 2.8 m (L × A × H)
• Eficacia de blindaje magnético: 14 kHz–1 MHz ≥ 60 dB
• Eficacia de blindaje eléctrico: 100 kHz–1 GHz ≥ 70 dB
• Tiempo de reverberación: <55 (a 100 Hz)
• Resistencia sísmica: intensidad 7
• Resistencia de puesta a tierra: ≤ 1,0 Ω
• Resistencia de aislamiento del suelo: ≥ 1000 MΩ
• Aislamiento entre sala blindada y edificio principal: ≥ 10 kΩ
• Ruido de fondo para detección PD: ≤ 2,0 pC

Imágenes adicionales
Se proporcionan imágenes ilustrativas y diagramas de disposición que muestran la sala de blindaje, las puertas, la sala de control y el montaje interno.

Características / especificaciones técnicas

• Nombre del producto: Sala de blindaje para descargas parciales de alta tensión (hall de ensayo 35 kV)
• Rango de ensayo: hasta 35 kV (posibilidad de actualización)
• Dimensiones del hall: ≈ 9 × 5 × 4 m
• Sala de control: 3.5 × 2.5 × 2.8 m
• Puertas: puerta deslizante hermética eléctrica y puerta manual
• Alcance: diseño clave en mano, suministro, instalación, puesta en marcha, planos, procedimientos, mantenimiento, formación y verificación por terceros
