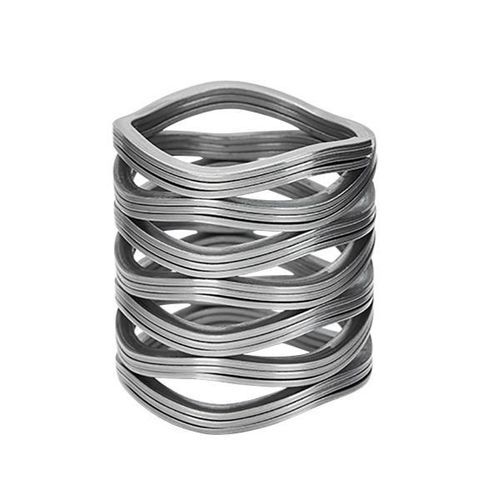

Muelle de disco de compresión

enrolladoonduladode hilo plano

Descripción del Producto
Un resorte ondulado entrelazado, también conocido como resorte ondulado enrollado o scrowave spring, está fabricado con alambre plano preendurecido mediante un proceso llamado enrollado en canto (on-edge coiling). Durante este proceso se añaden ondulaciones para conferirle efecto de resorte.

Descripción

• Los resortes ondulados entrelazados se utilizan en aplicaciones que requieren especificaciones estrictas de deflexión y donde el espacio axial es crítico.
• Capacidades: grosor del resorte de 0,15 mm a 0,7 mm (0,006″ a 0,0276″).
• Diámetro exterior de los resortes: forma de 12 mm a 60 mm (0,472″ a 2,36″).

Los resortes ondulados entrelazados se componen típicamente de dos o tres discos ondulados con espesores, amplitudes y frecuencias similares. Estos discos se enrollan de forma que se intercalan las vueltas de cada disco a lo largo del conjunto, lo que incrementa efectivamente el espesor por vuelta y permite cargas mayores manteniendo características de deformación similares.

Los resortes ondulados entrelazados proporcionan una elevada energía de deformación por unidad de volumen y una buena capacidad de amortiguación y absorción de impactos, especialmente en configuraciones superpuestas debido a la fricción entre superficies y la disipación de energía.

La rigidez de estos resortes puede variar (lineal, creciente, decreciente o combinaciones) variando la relación entre la altura del tronco interior y el espesor del disco, o combinando discos de diferente espesor o número de hojas. Asimismo, cambiando el número o la combinación de discos se obtienen diferentes capacidades de carga y curvas características, lo que permite adaptar los discos de cada tamaño a un amplio rango de usos.

Características principales

• Rendimiento de ajuste preciso: relación fuerza-desplazamiento muy sensible.
• Buena suavidad: rango de deformación relativamente amplio.
• Fabricación relativamente sencilla.
• Estructura compacta.
• Alta densidad energética.

Aplicaciones (ejemplos)

• Componentes de automoción para soportar cargas en espacios reducidos.
• Elementos donde se requiere absorción de impactos y disipación de energía en espacios axiales limitados.

Ventajas comerciales y de servicio

• Especialización industrial en resortes ondulados desde 2009.
• Disponibilidad de muestras para aprobación (envío de muestras en aproximadamente 7 días si existe herramienta disponible).
• Plazos de entrega habituales: alrededor de 7 días.
• Enfoque en precio competitivo y calidad.

características / especificaciones técnicas

• Grosor del alambre: 0,15 mm – 0,7 mm (0,006″ – 0,0276″).
• Diámetro exterior típico: 12 mm – 60 mm (0,472″ – 2,36″).
• Configuración: 2 o 3 discos ondulados entrelazados (discos apilados e intercalados).
• Materiales: distintos metales según aplicación (consultar especificaciones de material según requerimiento).
• Comportamiento: alta energía por unidad de volumen, buena amortiguación y posibilidad de curvas de rigidez variables (lineal, creciente, decreciente).
• Aplicaciones típicas: automoción, dispositivos con restricción axial de espacio y exigencias de control de deflexión.
• Muestras: envío de muestra para aprobación en torno a 7 días si hay herramienta disponible.
• Plazo de entrega habitual: aproximadamente 7 días.
• SKU (identificador interno del producto en la página): 6e9553d5952b.
