Muelle de compresión LM45 series

enrolladoonduladode hilo plano

Resorte de disco de onda de resorte de onda de alambre cuadrado serpentino de acero inoxidable de alta precisión personalizado

Descripción:

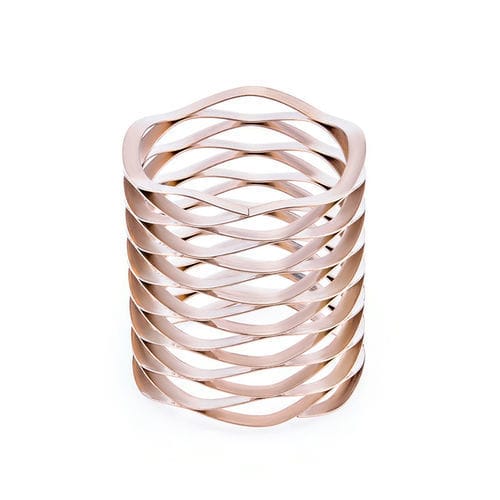

Resortes ondulados de múltiples vueltas, también conocido como resorte ondulado en espiral o resorte helicoidal, es un resorte hecho de alambre plano preendurecido en un proceso llamado enrollado en el borde. Durante este proceso se le añaden ondas para darle un efecto primaveral. Los muelles ondulados multigiro o los muelles de compresión multigiro ofrecen deflexiones superiores a las de los muelles de alambre redondo y ocupan menos espacio axial. Los resortes ondulados Lispring (resortes de compresión de alambre plano) ofrecen la ventaja única de ahorrar espacio cuando se usan para reemplazar los resortes helicoidales.

Aunque la industria de resortes es una industria discreta dentro de la fabricación de maquinaria, el papel del resorte es fundamental. Los resortes ondulados de múltiples vueltas se procesan mediante un bobinado continuo para formar un anillo multicapa con picos y valles elásticos. Existen variantes: tipo pico (tándem), cuyo valor de fuerza es inversamente proporcional al número de vueltas (usado para grandes desplazamientos y fuerza media/baja); y tipo anidado (paralelo), cuyo valor de fuerza es proporcional al número de vueltas (genera gran fuerza elástica y puede sustituir resortes de disco).

Los resortes ondulados de múltiples vueltas se enrollan a partir de tiras de resorte similares a láminas delgadas y son ideales para aplicaciones que requieren un peso reducido y un espacio de instalación limitado. Tanto la altura libre del resorte como la altura de trabajo son mucho menores que en los resortes helicoidales convencionales; para obtener la misma fuerza del resorte, el resorte ondulado puede ahorrar hasta un 50% del espacio de instalación y hasta un 70% del peso del resorte. Son especialmente adecuados para aplicaciones donde el espacio axial o radial es limitado, por ejemplo: aeroespacial, maquinaria de precisión, sellado hidráulico y motores de alta gama.

Características de los resortes ondulados de múltiples vueltas

• Adecuado para ocasiones con carrera grande y carga pequeña.
• Comparado con resortes de compresión helicoidales, puede ahorrar al menos la mitad del espacio para cargas similares.
• Reduce el volumen total del equipo y ahorra costos.
• Ideal donde el espacio axial es limitado.
• Los requisitos de distintas cargas pueden satisfacerse modificando grosor y anchura del material o superponiendo dos o tres capas de muelles ondulados.

Materiales habituales

• Acero inoxidable
• Inconel (aleación níquel-cromo)
• Titanio
• Bronce fosforoso
• Cobre berilio (BeCu)

Vida de resorte ondulado
La vida útil depende de la cantidad de compresión y de la relación de tensión del material durante el uso. A la altura mínima de trabajo, la vida útil normal es de unas 10.000 ciclos. Reduciendo la compresión en más del 50% la vida teórica puede aumentar hasta 1.000.000 de ciclos.

Aplicación
Como dispositivo de carga, el resorte ondulado compensa cambios dimensionales del ensamblaje mientras mantiene la función de carga. Al comprimirse hasta una altura de operación, la carga se acumula y la fuerza resultante es proporcional a la desviación (constante de resorte precisa). Requieren muy poco espacio para funcionar y son adecuados para válvulas de alivio de presión, sellos superficiales, embragues deslizantes, cojinetes, válvulas de fluido y aceite, bombas de pistones axiales, unidades, precarga de posicionamiento y otros dispositivos.

Cómo prevenir la corrosión

• Pulverización de pintura: capa protectora aplicada a la superficie; se usa sobre todo en muelles grandes y medianos. Métodos comunes: pintura e inmersión.
• Tratamiento de oxidación (azulado/negro): produce una fina película protectora de óxido de hierro; adecuada para medios poco corrosivos y de bajo coste.
• Galvanoplastia: método efectivo para obtener una capa protectora con buena adherencia y propiedades físico-químicas mecánicas adecuadas.

Especificación:
Número de pieza | Operar en Diámetro del agujero (milímetro) | eje de lears Diámetro (milímetro) | Carga (N) | Altura de trabajo (milímetro) | Altura libre (milímetro) | Ondas | vueltas | Espesor (milímetro) | Muro Radial (milímetro) | Tasa de primavera (N/MM)
LM45-H1 | 45 | 35 | 400 | 6.43 | 9.91 | 4.5 | 3 | 0.61 | 3.76 | 114.94
LM45-L1 | 45 | 35 | 110 | 3.38 | 9.91 | 3.5 | 3 | 0.46 | 3.63 | 16.85
LM45-M1 | 45 | 35 | 225 | 5.33 | 9.91 | 4.5 | 3 | 0.46 | 3.63 | 49.13
LM45-H2 | 45 | 35 | 400 | 8.38 | 13.21 | 4.5 | 4 | 0.61 | 3.76 | 82.82
LM45-L2 | 45 | 35 | 110 | 4.52 | 13.21 | 3.5 | 4 | 0.46 | 3.63 | 12.66
LM45-M2 | 45 | 35 | 225 | 6.99 | 13.21 | 4.5 | 4 | 0.46 | 3.63 | 36.17
LM45-H3 | 45 | 35 | 400 | 11.2 | 16.51 | 4.5 | 5 | 0.61 | 3.76 | 75.33
LM45-L3 | 45 | 35 | 110 | 5.64 | 16.51 | 3.5 | 5 | 0.46 | 3.63 | 10.12
LM45-M3 | 45 | 35 | 225 | 9.14 | 16.51 | 4.5 | 5 | 0.46 | 3.63 | 30.53
LM45-H4 | 45 | 35 | 400 | 12.95 | 19.81 | 4.5 | 6 | 0.61 | 3.76 | 58.31
LM45-L4 | 45 | 35 | 110 | 6.76 | 19.81 | 3.5 | 6 | 0.46 | 3.63 | 8.43
LM45-M4 | 45 | 35 | 225 | 10.8 | 19.81 | 4.5 | 6 | 0.46 | 3.63 | 24.97
LM45-H5 | 45 | 35 | 400 | 15.37 | 23.11 | 4.5 | 7 | 0.61 | 3.76 | 51.68
LM45-L5 | 45 | 35 | 110 | 7.9 | 23.11 | 3.5 | 7 | 0.46 | 3.63 | 7.23
LM45-M5 | 45 | 35 | 225 | 12.7 | 23.11 | 4.5 | 7 | 0.46 | 3.63 | (no especificado)

Características / especificaciones técnicas:

• Material de ejemplo usado en la ficha: acero inoxidable 17-7PH (alta resistencia a la tracción y a la fatiga; apto hasta ~200 °C tras pasivado).
• Reducción de espacio de instalación hasta 50% y reducción de peso hasta 70% comparado con resortes helicoidales equivalentes.
• Aplicaciones típicas: aeroespacial, maquinaria de precisión, sellado hidráulico, motores de alta gama, válvulas, embragues, bombas de pistones axiales, aisladores de vibración.
• Opciones de materiales: acero inoxidable, Inconel, titanio, bronce fosforoso, cobre berilio.
• Vida útil estimada: ~10.000 ciclos a altura mínima de trabajo; puede incrementarse reduciendo la compresión.
• Disponibilidad de múltiples configuraciones y dimensiones (ver lista de piezas y parámetros: diámetros, cargas, alturas, número de ondas, vueltas, espesores y tasa de resorte).
