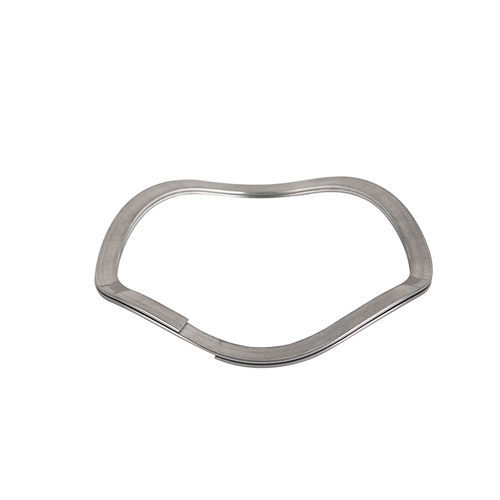

Muelle de compresión NSSB series

enrolladoonduladode hilo plano

Proveedor de resortes ondulados anidados Carbono/acero inoxidable/17-7PH(SUS631)
Descripción:

• Resortes ondulados anidados se apilan previamente en paralelo a partir de un filamento continuo de alambre plano.
• Ya no es necesario apilar resortes individuales para cargas más altas.
• Los resortes anidados dan como resultado una tasa de resorte que aumenta proporcionalmente al número de vueltas.
• Pueden ejercer fuerzas tremendas y, sin embargo, mantener la precisión de un resorte ondulado de grano circular.
• En muchas aplicaciones, los resortes ondulados anidados reemplazan a los resortes Belleville, particularmente en casos donde se necesita una fuerza alta pero precisa.

Heavy-coil wave springs are also called nested wave springs and stacked wave springs. This kind of spring changes with the number of waves and layers, and the stiffness also changes. It is mainly used for small installation space which requires a certain stroke and can provide larger load conditions; in some occasions it is gradually replacing disc springs and is widely used in various industries.

Ventajas de los resortes ondulados anidados:
Los muelles ondulados anidados tienen múltiples espiras, enrolladas en paralelo para generar más fuerza. Están diseñados para producir fuerzas de resorte muy elevadas en comparación con los muelles estándar de una sola espira. Se utilizan principalmente en los sectores de automoción, petróleo y gas, y conectores. Se pueden encontrar en una gran variedad de aplicaciones, como juntas y válvulas, y se pueden utilizar para precargar rodamientos. La fuerza aumenta proporcionalmente al número de vueltas. La compresión crea una tensión de flexión o tracción, que limita la cantidad de fuerza sin fallar o deformarse permanentemente. Se recomienda que la tensión de trabajo calculada sea inferior a la resistencia mínima a la tracción del material en aplicaciones estáticas y menos de 80% de la resistencia mínima a la tracción en aplicaciones dinámicas. Los muelles apilados de una sola espira permiten cargas más elevadas a la vez que distribuyen la tensión uniformemente. Un muelle anidado proporciona la carga necesaria sin apilar varias piezas. Son ideales para procesos automatizados porque no tienen extremos flotantes y las bobinas se asientan juntas, evitando que se enreden.

Especificación:
número de pieza | Opera en Diámetro del agujero (mm) | eje de lears Diámetro (mm) | Carga (N) | Altura de trabajo (mm) | Altura libre (mm) | Ondas | vueltas | Espesor (mm) | Muro Radial (mm) | Tasa de primavera (N/MM)
unidad: milímetro para diámetros/altura, N para carga, N/MM para tasa
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.7 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.5 | 231.4 | 2.44 | 3.71 | 4 | 2 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 2 | 0.46 | (no data) | (no data)

características / especificaciones técnicas:

• Marca: Lisheng Spring
• Materiales: acero al carbono, acero inoxidable, 17-7PH (SUS631)
• Disponibilidad: En stock
• Formato: resortes ondulados anidados (nested/stacked wave springs)
• Aplicaciones típicas: automoción, petróleo y gas, conectores, juntas, válvulas, precarga de rodamientos
• Ejemplos de números de pieza: NSSB-0063-L3, NSSB-0075-L2, NSSB-0087-L2, NSSB-0095-L2, NSSB-0102-L2
• SKU del producto en la página: c1e2a53b5677
