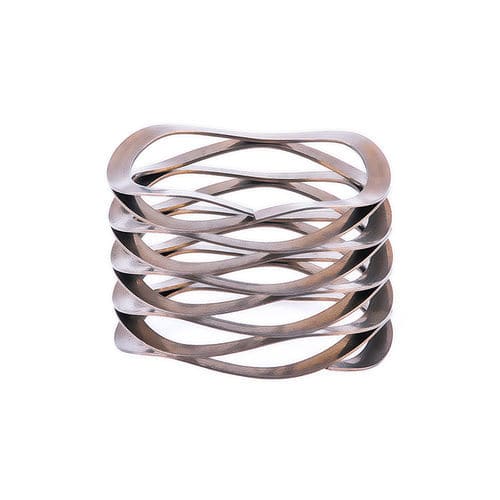

Muelle de compresión

onduladode hilo planode acero inoxidable

Descripción

• Los muelles ondulados de alambre cuadrado multivuelta están formados por alambre plano con picos ondulados que mantienen su configuración y funcionan como dispositivos de soporte de carga, compensando variaciones dimensionales en ensamblajes.
• Ofrecen una mayor deflexión que los muelles de hilo redondo y ocupan menos espacio axial, lo que permite ahorrar espacio cuando se usan para reemplazar resortes helicoidales.
• Proporcionan alta densidad de fuerza y buena capacidad de amortiguación y absorción de impactos, especialmente en combinaciones superpuestas debido a la fricción de superficie.

Detalles
El resorte ondulado de alambre cuadrado soporta cargas elevadas en un espacio reducido; su energía de deformación por unidad de volumen es mayor que la de otros tipos de resortes. Tiene características de rigidez variables: cambiando la relación entre la altura interior del cono truncado y el grosor del disco se obtienen curvas características lineales, crecientes, decrecientes o combinadas. También es posible variar la curva combinando discos de distinto grosor o apilando discos con diferente número de láminas. En combinación, los muelles soportan cargas muy elevadas y el tamaño de cada disco es pequeño, lo que facilita la fabricación, el tratamiento térmico y el mantenimiento al poder sustituir discos individualmente.

Material y temperatura de servicio
El muelle ondulado de alambre cuadrado en acero inoxidable 631 (17-7PH) es semiaustenítico y de endurecimiento por precipitación, con elevada resistencia a la corrosión, tenacidad y alta resistencia a la fatiga. Destaca por su resistencia a altas temperaturas y puede utilizarse en un rango aproximado de -40°C a 380°C, siendo adecuado como acero para muelles resistente al calor.

Características del resorte ondulado de alambre cuadrado

• Diseño de alambre cuadrado: sección transversal cuadrada que proporciona mayor capacidad de carga frente a alambre redondo.
• Forma de onda: el alambre se dispone en forma de onda, generando efecto de resorte y fuerza de compresión.
• Ahorro de espacio: diseño compacto que requiere menos espacio axial que los resortes helicoidales tradicionales.
• Ligero: el perfil y la geometría hacen estos muelles manejables y de bajo peso.
• Alta densidad de fuerza: permiten soportar cargas elevadas en espacios reducidos.
• Altura axial reducida: aptos para aplicaciones con espacio limitado.
• Duraderos: fabricados con materiales de alta resistencia y buena resistencia a la corrosión.

Caractéristiques / spécifications techniques

• Nombre del producto: 17-7PH (631) Muelles de compresión multiondas de acero inoxidable - Muelle ondulado
• Longitud: 57,15 mm
• OEM: Disponible si se proporciona dibujo o muestra
• Diámetro exterior del resorte: 60 mm
• Diámetro interior del resorte: 50 mm
• Forma: Redondo
• Muestra: Gratis (si hay productos confeccionados)
• Giro de vuelta: Rotación a la izquierda / Rotación a la derecha
• Materiales disponibles: Acero inoxidable (304H / 316 / 316L / 631), 65Mn, 20# Alloy, 17-7PH, Monel Alloy, Inconel X-750
• Proceso / artesanía: 1. Compra de material - 2. Conformado - 3. Pruebas, bobinado, inspección, tratamiento térmico - 4. Tratamiento y limpieza de superficie - 5. Tratamiento final, pruebas, embalaje y envío
• Aplicaciones: Aeroespacial, automoción, petróleo, equipos médicos, energía eólica, maquinaria de construcción, electrónica de consumo y otros productos industriales (sellos mecánicos, conectores eléctricos, precarga de rodamientos, etc.)
• Embalaje: 1. Embalaje interior: bolsa de plástico
  2. Embalaje exterior: caja de cartón
  3. Otros embalajes: palets de madera o plástico según petición
