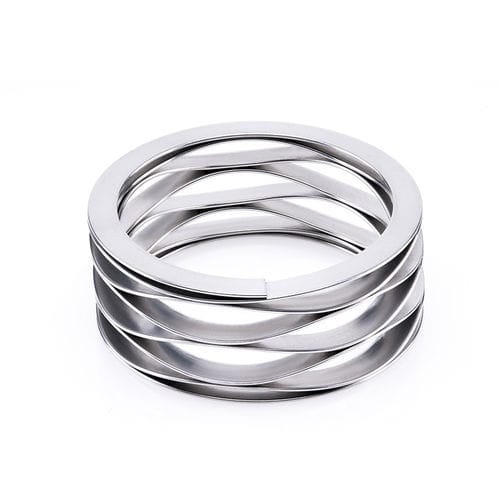

Muelle ondulado L200 series

de compresiónenrolladode hilo plano

Descripción

• Un resorte ondulado de múltiples vueltas de acero inoxidable con extremo de cuña, también conocido como resorte ondulado en espiral o resorte helicoidal, está fabricado con alambre plano pretemplado mediante un proceso de enrollado en el borde al que se le añaden ondas para obtener el efecto elástico deseado.
• Uso recomendado: aplicaciones que requieren especificaciones de deflexión de carga estrecha donde el espacio axial es crítico.
• Capacidades típicas: grosor del resorte de 0,15 mm a 0,7 mm (0,006" a 0,0276").
• Diámetro exterior (forma estándar): de 12 mm a 60 mm (0,472" a 2,36").

Descripción ampliada
Los resortes ondulados multivueltas con cuña son un tipo de resorte de sección cónica capaz de soportar cargas axiales (estáticas o alternas). Se caracterizan por ofrecer la máxima carga en el mínimo espacio disponible. El diámetro exterior estándar puede oscilar entre 6,0 mm y 600,00 mm y el grosor entre 0,2 mm y 40,00 mm. Son ampliamente usados en las industrias mecánica y electrónica por su capacidad para producir grandes deformaciones elásticas y recuperar la forma tras la descarga. Estos resortes son adecuados cuando se requieren propiedades anticorrosivas, resistencia a la temperatura y características no magnéticas.

¿Qué son y por qué elegirlos?

• Diseño: usan una cuña en el extremo para asegurar la posición del extremo del muelle, facilitando su montaje y fijación.
• Beneficios principales: reducción del tiempo y coste de fabricación, mayor eficiencia y rendimiento del montaje, resistencia a la corrosión (por el uso de acero inoxidable) y durabilidad mejorada por el diseño multivuelta.
• Factores de selección: tipo de aplicación, dimensiones del resorte (diámetro, altura, espesor) y material según condiciones ambientales (corrosión, temperatura, magnetismo).

Aplicaciones comunes
Industria automotriz (sistemas de tren de válvulas), dispositivos médicos (ej. bombas de infusión, jeringas) y otras aplicaciones industriales donde el espacio axial es limitado y se requieren cargas elevadas en pequeñas deflexiones.

Ventajas

• Alta rigidez, fuerte amortiguación y capacidad de absorción de vibraciones; capaz de soportar grandes cargas con pequeñas deformaciones, ideal cuando el espacio axial es reducido.
• Características de rigidez variable: comportamiento no lineal que puede adaptarse mediante combinaciones de piezas.
• Compatibilidad para combinaciones: apilamiento y mezcla de espesores y números de hojas para ajustar características de muelle.

Características generales
Carrera corta y carga pesada; requiere poco espacio; fácil combinación, mantenimiento y reemplazo; económico, seguro y de larga duración.

Tabla de especificaciones (valores por fila)
Encabezado: número de pieza | Opera en (Diámetro del agujero, mm) | eje de lears Diámetro (mm) | Carga (N) | Altura de trabajo (mm) | Altura libre (mm) | Ondas | vueltas | Espesor (mm) | Muro Radial (mm) | Tasa de primavera (N/MM)
L200-H1 | 50.8 | 40.64 | 400.08 | 5 | 9.53 | 4.5 | 3 | 0.61 | 3.76 | 88.55
L200-L1 | 50.8 | 40.64 | 111.13 | 2.39 | 9.53 | 3.5 | 3 | 0.46 | 3.63 | 15.575
L200-M1 | 50.8 | 40.64 | 222.26 | 3.56 | 9.53 | 4.5 | 3 | 0.46 | 3.63 | 37.275
L200-H2 | 50.8 | 40.64 | 400.08 | 6.55 | 12.7 | 4.5 | 4 | 0.61 | 3.76 | 65.1
L200-L2 | 50.8 | 40.64 | 111.13 | 3.05 | 12.7 | 3.5 | 4 | 0.46 | 3.63 | 11.55
L200-M2 | 50.8 | 40.64 | 222.26 | 4.67 | 12.7 | 4.5 | 4 | 0.46 | 3.63 | 27.65
L200-H3 | 50.8 | 40.64 | 400.08 | 8.43 | 15.88 | 4.5 | 5 | 0.61 | 3.76 | 53.725
L200-L3 | 50.8 | 40.64 | 111.13 | 4.01 | 15.88 | 3.5 | 5 | 0.46 | 3.63 | 9.45
L200-M3 | 50.8 | 40.64 | 222.26 | 6.22 | 15.88 | 4.5 | 5 | 0.46 | 3.63 | 23.1
L200-H4 | 50.8 | 40.64 | 400.08 | 9.88 | 19.05 | 4.5 | 6 | 0.61 | 3.76 | 43.575
L200-L4 | 50.8 | 40.64 | 111.13 | 4.55 | 19.05 | 3.5 | 6 | 0.46 | 3.63 | 7.7
L200-M4 | 50.8 | 40.64 | 222.26 | 7.06 | 19.05 | 4.5 | 6 | 0.46 | 3.63 | 18.55
L200-H5 | 50.8 | 40.64 | 400.08 | 11.81 | 22.1 | 4.5 | 7 | 0.61 | 3.76 | 38.85
L200-L5 | 50.8 | 40.64 | 111.13 | 5.51 | 22.1 | 3.5 | 7 | 0.46 | 3.63 | 6.65

Características / especificaciones técnicas

• Material típico: acero inoxidable (grado referido: 304) para resistencia a la corrosión y aplicaciones con requisitos de temperatura.
• Rango de espesores habituales: desde 0,15 mm hasta 40,00 mm según diseño y aplicación.
• Diámetros exteriores estándar: desde 6,0 mm hasta 600,00 mm (varios rangos indicados en tabla).
• Configuraciones disponibles: múltiples vueltas, diferentes números de ondas y combinaciones de espesores para ajustar la rigidez y la tasa de resorte.
• Propiedades mecánicas clave: alta rigidez, buena amortiguación de vibraciones y capacidad de soportar cargas elevadas en espacios axiales reducidos.
