Muelle de compresión LM28 series

enrolladoonduladode hilo plano

Resumen

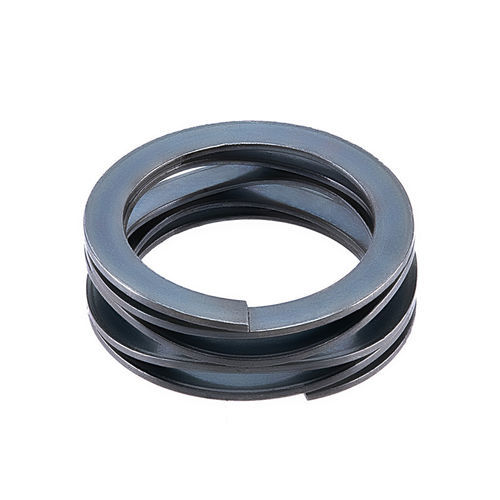

Los resortes ondulados multivuelta con extremo de cuña son resortes fabricados con alambre plano preendurecido mediante un proceso de enrollado en el borde al que se le incorporan ondas para proporcionar un efecto elástico en un diseño compacto.

Descripción

• Un resorte ondulado (también denominado resorte ondulado en espiral o resorte helicoidal) está hecho de alambre plano preendurecido mediante enrollado en el borde; durante este proceso se forman ondas para obtener el comportamiento elástico requerido.
• Los resortes ondulados de múltiples vueltas con cuña en el extremo se emplean cuando se requieren especificaciones de deflexión-carga estrechas y el espacio axial disponible es crítico.

Función
La función básica de estos resortes es aplicar fuerza al elemento de sujeción tras el apriete (por ejemplo, a la tuerca) y aumentar la fuerza de fricción entre la tuerca y el perno para evitar el aflojamiento causado por vibraciones del equipo; se utilizan además como medida de protección en conjuntos atornillados.

Material y tratamiento
Material habitual: acero para muelles 65Mn. Dureza tras tratamiento térmico: HRC 44-51. Se aplican tratamientos superficiales según la especificación requerida.

Condiciones que afectan la vida del resorte

• Problemas de calidad en el proceso de fabricación o deficiencias en las materias primas pueden acortar la vida útil por aparición temprana de fatiga elástica.
• Condiciones ambientales adversas o temperaturas de operación elevadas pueden provocar fallos al superar los límites de resistencia elástica del material.

Aplicaciones
Los resortes ondulados multivuelta con cuña final se usan comúnmente en aplicaciones que requieren soluciones de resorte compactas y de fuerza constante, por ejemplo:

• Instrumentos de precisión (micrómetros, indicadores, equipos de ensayo).
• Aeroespacial y defensa (actuadores, válvulas y componentes que requieren fuerza fiable y constante).
• Dispositivos médicos (instrumentos quirúrgicos, equipos de diagnóstico, componentes implantables que requieran fuerza precisa).
• Electrónica de consumo (teléfonos móviles, portátiles y otros dispositivos con espacio limitado).
• Maquinaria industrial (bombas, motores y otros equipos que requieren fuerza constante y fiable).

Características

• Alta fuerza en diseño compacto: generan grandes fuerzas en poco espacio.
• Salida de fuerza constante: aptos para aplicaciones con control preciso de fuerza.
• Durabilidad: fabricados con materiales de alta calidad para larga vida útil.
• Extremo de cuña: permite control preciso de la altura instalada y la carga del resorte.
• Versatilidad: aplicables en sectores médicos, aeroespacial e industrial.
• Perfil bajo: adecuados para aplicaciones con limitaciones de espacio axial.

Especificación (tabla de ejemplo de dimensiones y prestaciones)
número de pieza | Opera en - Diámetro del agujero (mm) | eje de lears - Diámetro (mm) | Carga (N) | Altura de trabajo (mm) | Altura libre (mm) | Ondas | vueltas | Espesor (mm) | Muro Radial (mm) | Tasa de primavera (N/MM)
LM28-H1 | 28 | 22 | 130 | 4.57 | 7.24 | 3.5 | 3 | 0.46 | 2.39 | 48.69
LM28-L1 | 28 | 22 | 50 | 3.76 | 7.24 | 3.5 | 3 | 0.3 | 2.39 | 14.37
LM28-M1 | 28 | 22 | 80 | 4.39 | 7.24 | 3.5 | 3 | 0.38 | 2.39 | 28.07
LM28-H2 | 28 | 22 | 130 | 6.07 | 9.65 | 3.5 | 4 | 0.46 | 2.39 | 36.31
LM28-L2 | 28 | 22 | 50 | 5.00 | 9.65 | 3.5 | 4 | 0.3 | 2.39 | 10.75
LM28-M2 | 28 | 22 | 80 | 5.84 | 9.65 | 3.5 | 4 | 0.38 | 2.39 | 21.00
LM28-H3 | 28 | 22 | 130 | 7.59 | 12.07 | 3.5 | 5 | 0.46 | 2.39 | 29.02
LM28-L3 | 28 | 22 | 50 | 6.27 | 12.07 | 3.5 | 5 | 0.3 | 2.39 | 8.62
LM28-M3 | 28 | 22 | 80 | 7.32 | 12.07 | 3.5 | 5 | 0.38 | 2.39 | 16.84
LM28-H4 | 28 | 22 | 130 | 9.12 | 14.48 | 3.5 | 6 | 0.46 | 2.39 | 24.25
LM28-L4 | 28 | 22 | 50 | 7.52 | 14.48 | 3.5 | 6 | 0.3 | 2.39 | 7.18
LM28-M4 | 28 | 22 | 80 | 8.79 | 14.48 | 3.5 | 6 | 0.38 | 2.39 | 14.06
LM28-H5 | 28 | 22 | 130 | 10.64 | 16.89 | 3.5 | 7 | 0.46 | 2.39 | 20.80
LM28-L5 | 28 | 22 | 50 | 8.79 | 16.89 | 3.5 | 7 | 0.3 | 2.39 | 6.17
LM28-M5 | 28 | 22 | 80 | 10.24 | 16.89 | 3.5 | 7 | (no especificado) | (no especificado) | (no especificado)

Nota: la tabla anterior muestra las variantes de referencia (número de pieza) con diámetros, cargas, alturas de trabajo y libres, número de ondas, vueltas, espesor, muro radial y tasa de resorte (N/MM).
