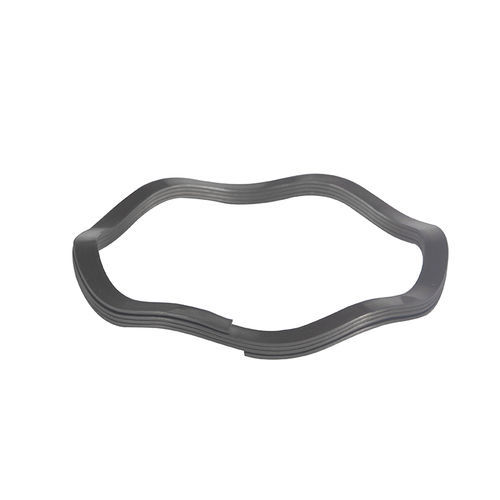

Muelle de compresión

onduladode hilo planode acero inoxidable

Acero carbono - Fabricante de muelles ondulados anidados 17-7PH(SUS631)

Descripción:

• El muelle ondulado anidado de acero carbono está preapilado en paralelo a partir de un filamento continuo de alambre plano.
• No es necesario apilar resortes individuales para cargas más altas.
• El resorte ondulado anidado de acero al carbono presenta una tasa de resorte que aumenta proporcionalmente al número de vueltas.
• Pueden ejercer fuerzas elevadas manteniendo la precisión de un resorte ondulado de grano circular.
• En muchas aplicaciones, los resortes ondulados anidados de acero al carbono reemplazan a los resortes Belleville cuando se necesita una fuerza alta pero precisa.

Descripción ampliada:
Aunque el resorte es pequeño, se utiliza ampliamente en las industrias de fabricación de maquinaria, automotriz, petroquímica y de energía eléctrica. Los resortes ondulados de una sola vuelta son elementos elásticos con varios picos y valles en un anillo de metal; los resortes ondulados de múltiples vueltas parecen estar compuestos por varios resortes ondulados de una sola vuelta, pero no se superponen simplemente, sino que se procesan mediante un proceso especial de bobinado continuo.

Clasificación y principio de funcionamiento:
Los resortes ondulados generalmente se dividen en:

• Resortes ondulados de una sola vuelta: tipo cerrado (forma "O") y tipo abierto (forma "C"). Aptos para desplazamientos cortos y fuerzas elásticas de baja a media.
• Resortes ondulados de múltiples vueltas: utilizados para grandes desplazamientos y requisitos de fuerza media o baja; sustitutos de resortes cilíndricos.
• Muelle ondulado anidado de acero al carbono: el valor de la fuerza del resorte es proporcional al número de vueltas; mantiene las características del resorte ondulado mientras genera una gran fuerza elástica; en muchas ocasiones puede sustituir a los resortes de disco.

Especificación:
Nombre del producto: Muelle ondulado anidado de acero al carbono
Diámetro exterior: 5mm-1000mm
Número de vueltas: según demanda del cliente
Número de olas: según demanda del cliente
Altura libre (Ref.): según demanda del cliente
Carga: según demanda del cliente
Giro de vuelta: Rotación a la derecha
Material: Acero inoxidable/304H/316/316L/631/17-7PH/Aleación Monel/Inconel X-750
Artesanía de procesamiento: 1. Material comprado - producción - 2. Prueba - enrollado - inspección - tratamiento térmico - 3. Tratamiento y limpieza de superficie - 4. Tratamiento final - 5. Prueba - embalaje - envío
Pasos de procesamiento: Diseño → Dibujo → Plano del alambre → Mecanizado CNC → Tratamiento térmico → Superficie → Acabado → Inspección de calidad → Embalaje
Solicitud: motor, motor principal del compresor, válvula de fluido, válvula de agua, válvula de aire, embrague de automóvil, freno, conector eléctrico, dispositivo de precarga de rodamientos y dispositivo de compensación, sello de eje, sello mecánico, etc.
Embalaje: 1. embalaje interior: bolsa de plástico
2. embalaje exterior: caja de cartón
3. Otros embalajes: palets de madera o plástico, según petición
Aplicaciones: aeroespacial, automotriz, médica, vehículos fuera de carretera, petróleo y gas, energía eólica, industria de consumo

Caractéristiques / Especificaciones técnicas:

• Tipo de producto: Muelle ondulado anidado de acero al carbono
• Rango de diámetro exterior: 5 mm a 1000 mm
• Número de vueltas y número de olas: personalizables según demanda del cliente
• Altura libre y carga: a especificar por el cliente
• Dirección de giro: Rotación a la derecha
• Materiales disponibles: 17-7PH (SUS631), 304H, 316, 316L, 631, Aleación Monel, Inconel X-750, otros aceros inoxidables
• Procesado: diseño, dibujo, conformado del alambre, mecanizado CNC, tratamiento térmico, tratamiento de superficie, acabado e inspección de calidad
• Usos típicos: compresores, válvulas, embragues, frenos, conectores eléctricos, precarga de rodamientos, sellos mecánicos, aplicaciones aeroespaciales y automotrices
