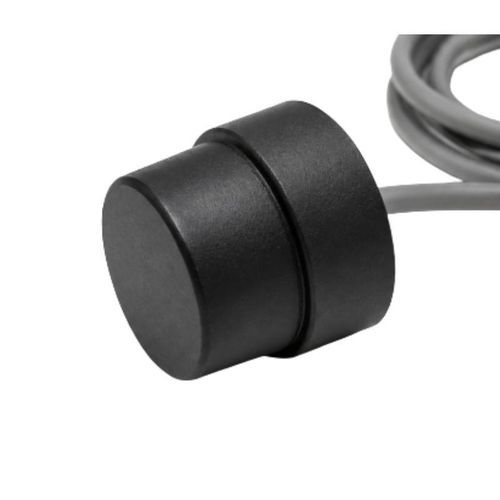

Sensor de profundidad submarino BBDM-1M-UW

Descripción del producto
El BBDM-1M-UW es un transductor ultrasónico de 1 MHz diseñado para mediciones de profundidad submarina a corta distancia, mediciones precisas en líquidos, detección de proximidad y detección de objetivos. Su haz estrecho de 6° y una zona muerta de aproximadamente 50 mm proporcionan una mayor resolución de distancia para aplicaciones que requieren discriminación de rango fina.

Características clave

• Frecuencia central de funcionamiento: 1 MHz ±5%
• Haz estrecho de 6° para alta resolución de distancia
• Zona muerta aprox. 50 mm
• Carcasa con clasificación IP68 para inmersión continua
• Presión de trabajo máxima: 1,6 MPa

Especificaciones técnicas
Frecuencia central de funcionamiento - 1 MHz ±5%
Ángulo del haz - 6°
Ancho de banda - 10%
Sensibilidad general - >250 mV (medida a 10 Vp-p, 10 ciclos, 70 mm)
Resistencia mínima en paralelo - 120 Ω ±30%
Capacitancia estática - 1200 pF ±20%
Tensión máxima de operación - <200 V (pulsada, ciclo de trabajo 2%)
Temperatura de funcionamiento - 0 a 95°C
Presión de trabajo máxima - 1,6 MPa
Material de la carcasa - ABS
Zona muerta - Aprox. 50 mm
Clasificación de protección - IP68

Aplicaciones

• Medición de profundidad submarina a corta distancia
• Medición de distancia precisa en líquidos
• Detección de proximidad y posicionamiento submarino
• Detección de obstáculos y objetivos bajo el agua

Detalles técnicos

• Modelo: BBDM-1M-UW
• Frecuencia central de funcionamiento: 1 MHz ±5%
• Ángulo del haz: 6° (haz estrecho para mayor resolución)
• Ancho de banda: 10%
• Sensibilidad general: >250 mV (medida a 10 Vp-p, 10 ciclos, 70 mm)
• Resistencia mínima en paralelo: 120 Ω ±30%
• Capacitancia estática: 1200 pF ±20%
• Tensión máxima de operación: <200 V (pulsada, ciclo de trabajo 2%)
• Rango de temperatura de funcionamiento: 0 a 95°C
• Presión de trabajo máxima: 1,6 MPa
• Zona muerta: ≈50 mm
• Material de la carcasa: ABS
• Clasificación de protección: IP68
