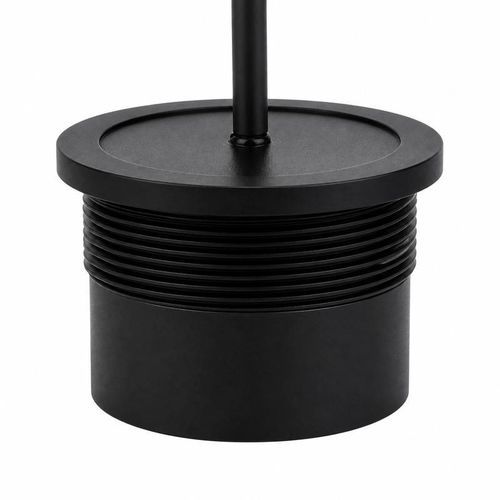

Transductor de ultrasonidos sumergible BBDM-D55K

para medición de nivelde mediciónpara la detección de obstáculos

Medición subacuática en un rango de referencia de 3–500 m
El BBDM-D55K es un transductor ultrasónico de 55 kHz para medición de distancia y profundidad en agua. Su rango de referencia es de 3–500 m. Diseñado para integración en ROV, AUV, sistemas de atraque y estaciones de monitorización fijas que requieren sensores acústicos compactos con clasificación IP68.

Características acústicas y ambientales
El ancho de haz a media potencia (-3 dB) es 26,6° ±10%. El transductor funciona entre -40 y +80 °C, cuenta con clasificación IP68 y un límite de presión de ≤10 kgf (≈1 MPa). La impedancia mínima, la capacitancia y la tensión pico facilitan la integración con electrónica de ultrasonidos estándar.

Especificaciones técnicas

• Modelo: BBDM-D55K
• Frecuencia central: 55 kHz ±5%
• Rango recomendado: 3–500 m
• Impedancia mínima: 700 Ω ±20%
• Capacitancia: 1800 pF ±20% a 1 kHz
• Tensión de funcionamiento: Tensión pico <1500 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Clasificación de presión: ≤10 kgf o 1 MPa
• Ancho de haz a media potencia: 26,6° ±10% a -3 dB
• Grado de protección: IP68

Aplicaciones objetivo

• Medición subacuática de distancia y profundidad
• Evitación de obstáculos para robots submarinos y AUV
• Medición de distancia en tanques e instalaciones acuáticas
• Detección y seguimiento de blancos bajo el agua
