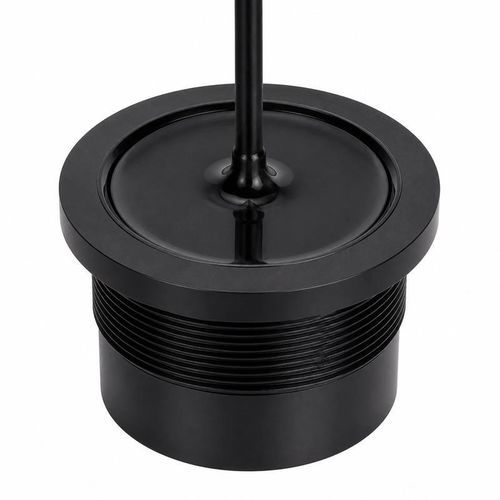

Transductor de ultrasonidos sumergible BBDM-D33K

para la detección de obstáculosde mediciónpara medición de nivel

Descripción del producto
El BBDM-D33K es un transductor ultrasónico subacuático de 33 kHz diseñado para medición de distancia y profundidad. Rango de uso recomendado: 3 a 500 m. El ángulo de haz a media potencia es 48,4° ±10% (-3 dB). Apto para integración en sistemas marinos y sumergibles que requieren detección acústica de largo alcance.

Datos acústicos y eléctricos
Parámetro — Especificación
Modelo — BBDM-D33K
Frecuencia central — 33 kHz ±5%
Rango recomendado — 3 a 500 m
Ángulo de haz a media potencia (-3 dB) — 48,4° ±10%
Impedancia mínima — 60 Ω ±20%
Capacitancia — 5.000 pF ±20% a 1 kHz
Tensión de funcionamiento — Voltaje de pico <1500 Vpp
Temperatura de funcionamiento — -40 a +80°C
Presión máxima — ≤10 kgf / 1 MPa
Grado de protección — IP68

Aplicaciones

• Medición subacuática de distancia y profundidad
• Evitación de obstáculos para robots subacuáticos y ROV
• Medición de distancia en tanques, depósitos y masas de agua
• Detección y seguimiento de objetivos bajo el agua

Selección e integración
Seleccionar el transductor según el medio y la temperatura de trabajo, la trayectoria acústica y el alcance requerido, el tamaño y la superficie del objetivo, el espacio de montaje disponible, la presión de servicio y la protección contra entradas. Garantizar compatibilidad con la electrónica de emisión/recepción y la adaptación de impedancia.

Especificaciones técnicas

• Modelo: BBDM-D33K
• Frecuencia central: 33 kHz ±5%
• Rango recomendado: 3 a 500 m
• Ángulo de haz a media potencia (‑3 dB): 48,4° ±10%
• Impedancia mínima: 60 Ω ±20%
• Capacitancia: 5.000 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje de pico <1500 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión máxima: ≤10 kgf / 1 MPa
• Grado de protección: IP68
