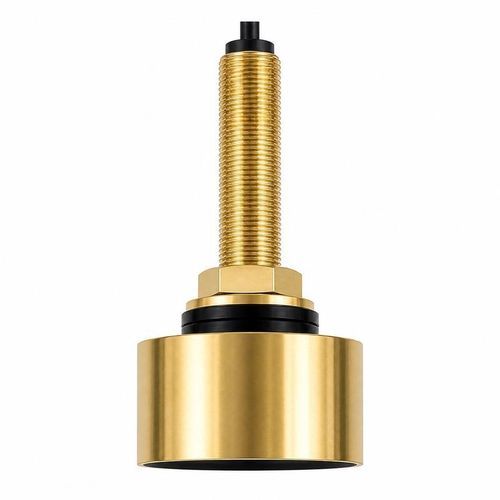

Transductor de ultrasonidos de doble cabezal BBUA-F50K200K-B

sumergible

Resumen
El BBUA-F50K200K-B es un transductor de doble frecuencia que combina canales de 50 kHz y 200 kHz en una sola carcasa. Diseñado para acústica pesquera, sondeo de profundidad marina y búsqueda de objetivos submarinos. El rango de funcionamiento recomendado documentado para el canal de 200 kHz es de 0,6 a 120 m.

Aplicaciones

• Detección de peces y sistemas de acústica pesquera
• Sondeo de profundidad marina
• Búsqueda de objetivos submarinos
• Integración en equipos acústicos para pesca y embarcaciones

Datos eléctricos por frecuencia
Frecuencias centrales: 200 kHz ±5% / 50 kHz ±5%
Rango recomendado (200 kHz): 0,6 a 120 m
Impedancia mínima a 50 kHz: 180 Ω ±20%
Impedancia mínima a 200 kHz: 210 Ω ±20%
Capacitancia a 50 kHz: 3200 pF ±20% (medida a 1 kHz)
Tensión de funcionamiento (pico): <1500 Vpp
Ángulo a media potencia: 8,7° ±10% (-3 dB)

Especificaciones mecánicas y ambientales
Temperatura de funcionamiento: -40 a +80 °C
Presión máxima: ≤10 kgf (≤1 MPa)
Protección de entrada: IP68
Materiales de la carcasa: latón y ABS
Peso: 1110 g ±5%
Longitud del cable: 10 m

Características / especificaciones técnicas

• Modelo: BBUA-F50K200K-B
• Frecuencias de funcionamiento duales: 50 kHz y 200 kHz
• Rango recomendado a 200 kHz: 0,6–120 m
• Tolerancia de frecuencia central: ±5%
• Impedancia mínima: 180 Ω ±20% (50 kHz); 210 Ω ±20% (200 kHz)
• Capacitancia (a 1 kHz): 3200 pF ±20% (50 kHz)
• Tensión pico de funcionamiento: <1500 Vpp
• Ángulo a media potencia: 8,7° ±10% (@ -3 dB)
• Temperatura de funcionamiento: -40 a +80 °C
• Presión nominal: hasta 1 MPa (≤10 kgf)
• Protección de ingreso: IP68
• Carcasa: latón y ABS
• Peso: ~1110 g (±5%)
• Cable: 10 m
