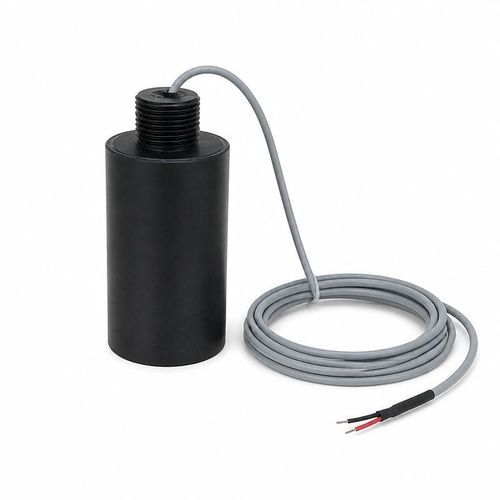

Transductor de ultrasonidos sumergible BBDM-D12K

baja frecuenciapara medición de nivelpara la detección de obstáculos

Visión general
El BBDM-D12K es un transductor ultrasónico submarino de 12 kHz para medición de distancia y profundidad, con un alcance de referencia de 10000 m. Diseñado para integración en ROV, AUV, buques de inspección e instalaciones fijas, es adecuado para evitación de obstáculos, medición de distancia en tanques y masas de agua, y detección de objetivos submarinos.

Cobertura acústica horizontal
El campo acústico es omnidireccional en horizontal, lo que simplifica el seguimiento de objetivos y permite una orientación de montaje flexible. Tenga en cuenta este patrón de radiación al definir la geometría de medición, la cobertura de objetivos y la trayectoria acústica requerida.

Especificaciones de funcionamiento
Model — BBDM-D12K
Frecuencia central — 12 kHz ±5%
Alcance recomendado — 10000 m
Temperatura de funcionamiento — -40 a +80°C
Presión nominal — ≤10 kgf o 1 MPa
Campo acústico — Omnidireccional horizontal
Clasificación de protección — IP68

Aplicaciones

• Medición de distancia y profundidad submarina
• Evitación de obstáculos para robots submarinos (ROV/AUV)
• Medición de distancia en tanques y masas de agua
• Detección y monitorización de objetivos submarinos

Selección del sistema
La selección debe considerar el medio y la temperatura de operación, el alcance y la trayectoria acústica requeridos, el tamaño y la condición superficial del objetivo, el espacio de instalación, la presión de servicio, la protección contra entradas y la electrónica de transmisión/recepción. Verifique la compatibilidad mecánica y eléctrica con la embarcación o vehículo anfitrión y con el equipo de procesamiento de señales.

Especificaciones técnicas

• Model: BBDM-D12K
• Frecuencia central: 12 kHz ±5%
• Alcance de referencia / recomendado: 10000 m
• Temperatura de funcionamiento: -40 a +80°C
• Presión nominal: ≤10 kgf o 1 MPa
• Campo acústico: Omnidireccional horizontal
• Clasificación de protección: IP68
