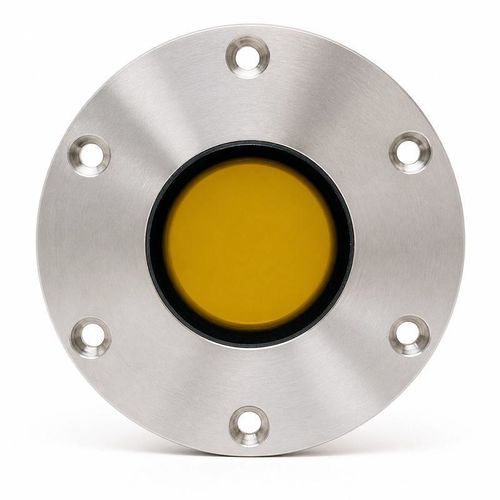

Transductor de ultrasonidos sumergible BBDM-D1M

de alta frecuenciade proximidadpara la detección de obstáculos

Medición subacuática de corto alcance a 1,0 MHz
El BBDM-D1M es un transductor ultrasónico subacuático diseñado para mediciones precisas de distancia y profundidad en un rango de referencia de 0,10 a 3,0 m. Está pensado para integración en ROV/AUV, equipos de inspección e instrumentación en tanques y cuerpos de agua confinados.

Haz acústico estrecho
El transductor opera a una frecuencia central de 1,0 MHz ±5% con un ángulo de haz a media potencia (-3 dB) de 3,0° ±10%. Para obtener el mejor rendimiento, alinee el haz con el blanco y evalúe la trayectoria acústica, el tamaño del objetivo y la condición de la superficie antes del despliegue.

Especificaciones técnicas

• Model: BBDM-D1M
• Center frequency: 1 MHz ±5%
• Recommended range: 0.10 to 3.0 m
• Half-power beam angle at -3 dB: 3.0° ±10%
• Minimum impedance: 15 Ω ±20%
• Capacitance: 2,500 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <300 Vpp
• Operating temperature: -10 to +50°C
• Pressure rating: 5 MPa
• Housing material: 316 stainless steel and PI
• Protection rating: IP68

Aplicaciones

• Medición subacuática de distancia y profundidad
• Evitación de obstáculos para robots subacuáticos
• Medición de distancia en tanques y cuerpos de agua
• Detección de blancos bajo el agua
