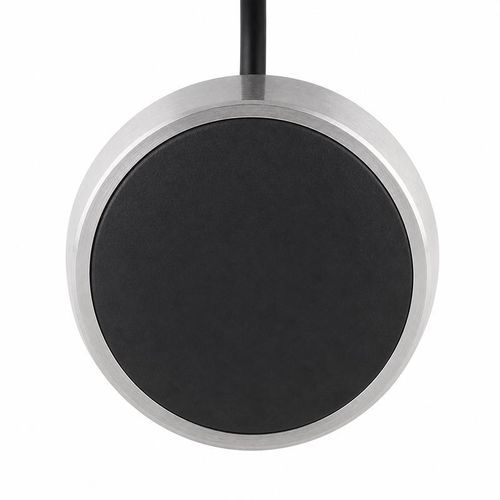

Transductor de corriente Doppler BBUA-ADCP

de supervisión

Resumen
La serie BBUA-ADCP incluye transductores Doppler diseñados para la medición de corrientes en perfilado fluvial y oceánico, medición de velocidad en canales, monitorización hidrológica e investigación de campos de flujo subacuáticos. Hay cuatro frecuencias centrales disponibles (500 kHz, 1 MHz, 2 MHz, 3 MHz), cada una con ángulos de haz, adaptación eléctrica, rangos de temperatura, soportes de presión y materiales de carcasa específicos para operación sumergida.

Frecuencia y configuraciones de funcionamiento
Frecuencia central — Ángulo de haz a media potencia — Impedancia mínima — Capacitancia a 1 kHz — Tensión pico de funcionamiento — Temperatura de funcionamiento — Clasificación de presión — Material de la carcasa — Grado de protección
500 kHz ±5% — 5.8° ±10% — 100 Ω ±20% — 1.500 pF ±20% — <600 Vpp — -20 a +60°C — ≤1 MPa — Acero inoxidable y plástico — IP68
1 MHz ±5% — 2.4° ±10% — 15 Ω ±20% — 4.000 pF ±20% — <300 Vpp — -40 a +80°C — ≤1 MPa — Acero inoxidable 304 y PI — IP68
2 MHz ±5% — 2° ±10% — 3.5 Ω ±20% — 5.600 pF ±20% — <150 Vpp — -40 a +80°C — ≤1 MPa — Acero inoxidable 304 y PI — IP68
3 MHz ±5% — 2.9° ±10% — 10 Ω ±20% — 1.000 pF ±20% — <95 Vpp — -20 a +60°C — ≤1 MPa — Acero inoxidable 304 y plástico — IP68

Alcance confirmado y datos de ancho de banda
Frecuencia — Característica confirmada
1 MHz — Rango de referencia 0,05 a 3 m; ancho de banda ±20% a -3 dB
2 MHz — Rango de referencia 0,03 a 2 m

Aplicaciones y selección

• Perfilado de corrientes en ríos y océanos
• Medición de velocidad en canales
• Monitorización hidrológica
• Investigación de campos de flujo subacuáticos

Características / Especificaciones técnicas

• Serie: BBUA-ADCP
• Frecuencias centrales disponibles: 500 kHz, 1 MHz, 2 MHz, 3 MHz
• Ángulos de haz (media potencia): 500 kHz: 5,8° ±10%; 1 MHz: 2,4° ±10%; 2 MHz: 2° ±10%; 3 MHz: 2,9° ±10%
• Impedancia mínima: 500 kHz: 100 Ω ±20%; 1 MHz: 15 Ω ±20%; 2 MHz: 3,5 Ω ±20%; 3 MHz: 10 Ω ±20%
• Capacitancia a 1 kHz: 500 kHz: 1.500 pF ±20%; 1 MHz: 4.000 pF ±20%; 2 MHz: 5.600 pF ±20%; 3 MHz: 1.000 pF ±20%
• Tensión pico de funcionamiento (Vpp): 500 kHz: <600; 1 MHz: <300; 2 MHz: <150; 3 MHz: <95
• Rangos de temperatura de funcionamiento: 500 kHz & 3 MHz: -20 a +60°C; 1 MHz & 2 MHz: -40 a +80°C
• Clasificación de presión: ≤1 MPa (todas las configuraciones)
• Materiales de la carcasa: acero inoxidable (304), plástico y PI según la frecuencia
• Grado de protección: IP68
• Usos previstos: perfilado río/océano, velocidad de canal, hidrología, investigación de flujos subacuáticos
