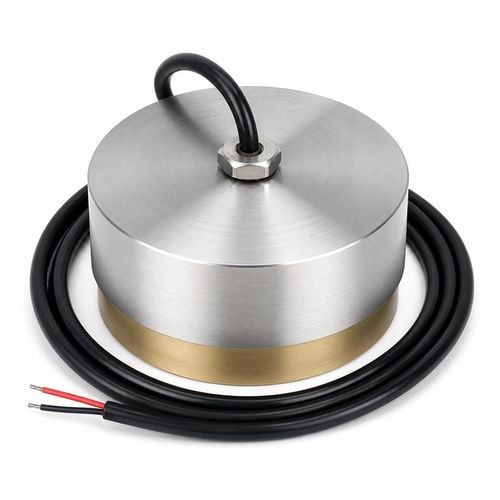

Transductor acústico de supervisión BBUA-S

de uso generalde comunicacióncon carcasa de acero inoxidable

Resumen
La serie BBUA-S ofrece transductores fuentes acústicas submarinas de baja frecuencia (470 Hz, 900 Hz, 2 kHz, 8 kHz y 12 kHz) para transmisión de señales a larga distancia, disuasión/control de comportamiento de peces y experimentos hidroacústicos. Las unidades operan entre -40 y +80 °C, proporcionan un campo acústico de 180° y cuentan con protección IP68. Los parámetros eléctricos, de alcance, presión y carcasa varían según la frecuencia y deben seleccionarse como una configuración completa.

Configuraciones por frecuencia

• 470 Hz ±50 Hz — Impedancia mínima: 4.400 Ω ±20%; Capacitancia: 74.000 pF ±20% (a 1 kHz); Límite de tensión pico: <150 Vpp; Alcance de referencia: 1.000 m; Clasificación presión/peso: hasta 5 kgf o 0,5 MPa; Carcasa: H62 + 304
• 900 Hz ±100 Hz — Impedancia mínima: 1.300 Ω ±20%; Capacitancia: 35.000 pF ±20% (a 1 kHz); Límite de tensión pico: <300 Vpp; Alcance de referencia: 1.000 m; Clasificación presión/peso: hasta 5 kgf o 0,5 MPa; Carcasa: H62 + 304
• 2 kHz ±1 kHz — Impedancia mínima: 1.100 Ω ±20%; Capacitancia: 41.000 pF ±20% (a 1 kHz); Límite de tensión pico: <450 Vpp; Alcance de referencia: 1.000 m; Clasificación presión/peso: hasta 10 kgf o 1 MPa; Carcasa: acero inoxidable 304
• 8 kHz ±1 kHz — Impedancia mínima: 3.500 Ω ±20%; Capacitancia: 2.800 pF ±20% (a 1 kHz); Límite de tensión pico: <450 Vpp; Alcance de referencia: 1.000 m; Clasificación presión/peso: hasta 10 kgf o 1 MPa; Carcasa: acero inoxidable 304
• 12 kHz ±1 kHz — Impedancia mínima: 2.200 Ω ±20%; Capacitancia: 2.900 pF ±20% (a 1 kHz); Límite de tensión pico: <450 Vpp; Alcance de referencia: 500 m; Clasificación presión/peso: hasta 10 kgf o 1 MPa; Carcasa: acero inoxidable 304

Aplicaciones

• Sistemas de fuentes acústicas submarinas
• Transmisión de señales acústicas submarinas a larga distancia
• Disuasión de peces y control de comportamiento
• Investigación y experimentos hidroacústicos

Especificaciones técnicas

• Serie: BBUA-S
• Temperatura de funcionamiento: -40 a +80 °C
• Campo acústico: 180°
• Clasificación de protección: IP68
• Frecuencias disponibles: 470 Hz, 900 Hz, 2 kHz, 8 kHz, 12 kHz
• Alcances de referencia: 1.000 m (470, 900, 2, 8 kHz); 500 m (12 kHz)
• Impedancia mínima por frecuencia: 4.400 Ω ±20% (470 Hz); 1.300 Ω ±20% (900 Hz); 1.100 Ω ±20% (2 kHz); 3.500 Ω ±20% (8 kHz); 2.200 Ω ±20% (12 kHz)
• Capacitancia por frecuencia (a 1 kHz): 74.000 pF ±20% (470 Hz); 35.000 pF ±20% (900 Hz); 41.000 pF ±20% (2 kHz); 2.800 pF ±20% (8 kHz); 2.900 pF ±20% (12 kHz)
• Límites de tensión pico: <150 Vpp (470 Hz); <300 Vpp (900 Hz); <450 Vpp (2, 8, 12 kHz)
• Clasificaciones presión/peso: hasta 5 kgf o 0,5 MPa (470 & 900 Hz); hasta 10 kgf o 1 MPa (2, 8 & 12 kHz)
• Materiales de carcasa: H62 + 304 (470 & 900 Hz); acero inoxidable 304 (2, 8 & 12 kHz)
• Nota: Los parámetros eléctricos, de alcance, presión y carcasa varían según la frecuencia y deben seleccionarse como una configuración completa (una fila)
