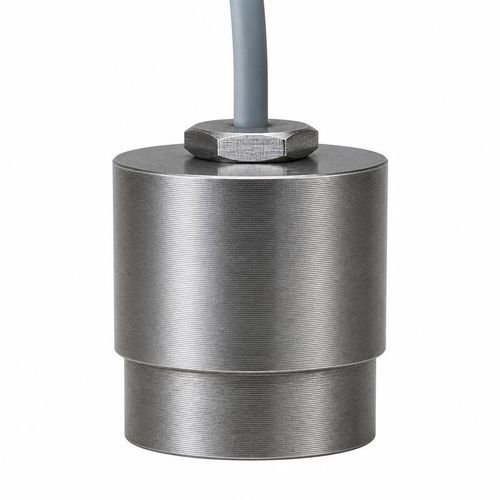

Transductor de ultrasonidos sumergible BBDM-D25K

para la detección de obstáculosde mediciónpara medición de nivel

Resumen del producto
El BBDM-D25K es un transductor ultrasónico subacuático de 25 kHz diseñado para mediciones precisas de distancia y profundidad en aplicaciones marinas y de agua interior. Usos típicos: evitación de obstáculos en ROV/AUV, mediciones en tanques y balsas, detección de objetivos subacuáticos para inspección y cartografía.

Especificaciones eléctricas
Parámetro — Especificación
Modelo: BBDM-D25K
Impedancia mínima: 10.000 Ω ±20%
Capacitancia: 1.300 pF ±20% a 1 kHz
Tensión de funcionamiento: Voltaje pico <450 Vpp
Material de la carcasa: acero inoxidable 304
Grado de protección: IP68

Configuraciones acústicas disponibles
Frecuencia central — Alcance recomendado — Campo acústico — Temperatura de funcionamiento — Presión máxima
25 kHz ±1 kHz — 200 m — 180° — -40 a +80°C — ≤10 kgf / 1 MPa
25 kHz ±5% — 500 m — Omnidireccional horizontal — -10 a +40°C — ≤3 kgf / 0,3 MPa

Aplicaciones

• Medición subacuática de distancia y profundidad para ROV/AUV y embarcaciones
• Evitación de obstáculos para robots y plataformas de inspección
• Medición de distancia en tanques, balsas y cuerpos de agua confinados
• Detección de objetivos subacuáticos para estudios y monitorización

Selección del sistema
Seleccionar la configuración según el alcance y el campo acústico requeridos, teniendo en cuenta la temperatura y presión de operación. Evaluar el medio de propagación, el tamaño y la condición de la superficie del objetivo, las limitaciones de instalación, la protección contra ingreso y la electrónica de emisión/recepción compatibles para asegurar una integración fiable.

Especificaciones técnicas

• Modelo: BBDM-D25K
• Frecuencia central: 25 kHz (opciones ±1 kHz o ±5%)
• Alcances recomendados: 200 m (config. ±1 kHz), 500 m (config. ±5%)
• Campo acústico: 180° (config. 200 m), Omnidireccional horizontal (config. 500 m)
• Temperatura de funcionamiento: -40 a +80°C (config. 200 m), -10 a +40°C (config. 500 m)
• Presión máxima: ≤10 kgf / 1 MPa (config. 200 m), ≤3 kgf / 0,3 MPa (config. 500 m)
• Impedancia mínima: 10.000 Ω ±20%
• Capacitancia: 1.300 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje pico <450 Vpp
• Material de la carcasa: acero inoxidable 304
• Grado de protección: IP68
