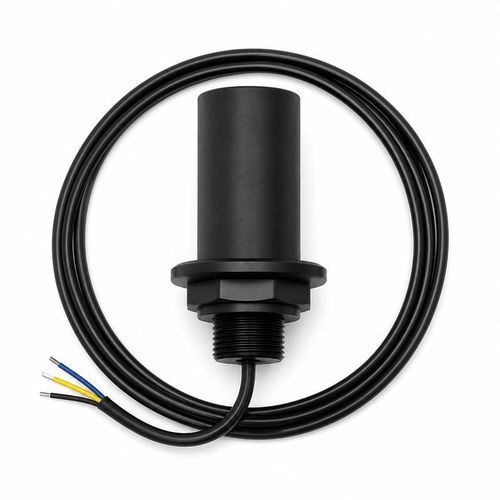

Transductor acústico de supervisión BBDM-D15K

de mediciónpor ultrasonidosomnidireccional

Resumen
El BBDM-D15K es un transductor ultrasónico submarino para medición de distancia y profundidad. Su frecuencia central es 15 kHz ±5% y el alcance de referencia recomendado es 1000 m. Adecuado para integración en vehículos submarinos, módulos sonar e instalaciones de monitorización del agua. Protección IP68 y dos configuraciones acústicas/presión para operación en profundidades de poco a moderadas.

Aplicaciones

• Medición de distancia y profundidad submarina
• Evitación de obstáculos para robots submarinos
• Medición de distancia en tanques y cuerpos de agua
• Detección de blancos submarinos

Especificaciones técnicas

• Frecuencia central: 15 kHz ±5%
• Alcance de referencia recomendado: 1000 m
• Impedancia mínima: 600 Ω ±20%
• Capacitancia: 11000 pF ±20% a 1 kHz
• Tensión de funcionamiento: tensión de pico inferior a 2000 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Clasificación de presión: ≤10 kgf (1 MPa) para la versión con ángulo de haz 129°; ≤3 kgf (0,3 MPa) para la versión omnidireccional horizontal
• Ángulo de semipotencia: 129° ±10% a -3 dB (para la versión con ángulo de haz)
• Grado de protección: IP68

Configuraciones de campo acústico y presión
Dos configuraciones acústicas comparten la frecuencia central 15 kHz ±5%: una versión omnidireccional horizontal clasificada ≤3 kgf (0,3 MPa) y una versión con ángulo de semipotencia 129° ±10% clasificada ≤10 kgf (1 MPa).
