Inserto roscado MCT series
de acerode carburoredondo

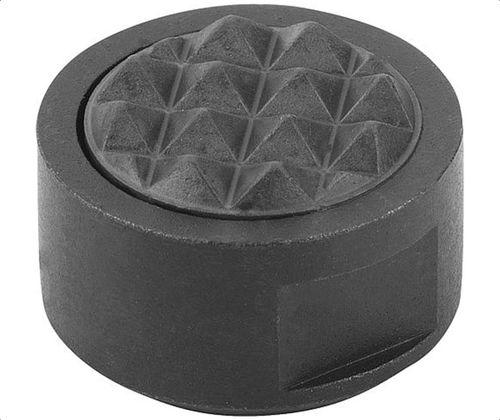

Inserto roscado - MCT series - Fixtureworks - de acero / de carburo / redondo
Inserto roscado - MCT series - Fixtureworks - de acero / de carburo / redondo
Inserto roscado - MCT series - Fixtureworks - de acero / de carburo / redondo - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Fixtureworks

Características

Tipo
roscado
Material
de acero, de carburo
Forma
redondo
Aplicaciones
para metal
Diámetro interior

Mín.: 7,94 mm
(0,31 in)

Máx.: 19,05 mm
(0,75 in)

Diámetro exterior

Mín.: 10 mm
(0,39 in)

Máx.: 25 mm
(0,98 in)

Longitud

Mín.: 6,83 mm
(0,27 in)

Máx.: 8,83 mm
(0,35 in)

Descripción

Descripción del producto
Almohadilla de agarre serrada de carburo soldada a un cuerpo de acero aleado tratado térmicamente. Agujero ciego roscado para montaje por la parte trasera; plano en el diámetro exterior para montaje con tornillo de fijación, garantizando una instalación segura y un posicionamiento repetible.

Opciones de pieza
  • MCT-100 — Rosca: M5x0.80; D: 10 mm; D1: 5/16; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Patrón de dientes: EF
  • MCT-102 — Rosca: M5x0.80; D: 10 mm; D1: 5/16; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Patrón de dientes: EF
  • MCT-120 — Rosca: M5x0.80; D: 12 mm; D1: 3/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Patrón de dientes: Fine
  • MCT-122 — Rosca: M5x0.80; D: 12 mm; D1: 3/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Patrón de dientes: Fine
  • MCT-160 — Rosca: M6x1.00; D: 16 mm; D1: 1/2; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Patrón de dientes: Fine
  • MCT-162 — Rosca: M6x1.00; D: 16 mm; D1: 1/2; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Patrón de dientes: Fine
  • MCT-200 — Rosca: M6x1.00; D: 20 mm; D1: 5/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Patrón de dientes: Fine
  • MCT-202 — Rosca: M6x1.00; D: 20 mm; D1: 5/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Patrón de dientes: Fine
  • MCT-250 — Rosca: M6x1.00; D: 25 mm; D1: 3/4; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Patrón de dientes: Fine
  • MCT-252 — Rosca: M6x1.00; D: 25 mm; D1: 3/4; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Patrón de dientes: Fine


Características / Especificaciones técnicas
  • Construcción: almohadilla de agarre serrada de carburo soldada a un cuerpo de acero aleado tratado térmicamente
  • Montaje: agujero ciego roscado para montaje por la parte trasera; plano en el OD para montaje con tornillo de fijación
  • Serie: serie MCT
  • Patrones de diente disponibles: EF y Fine
  • Tamaños de rosca disponibles: M5x0.80 y M6x1.00
  • Códigos de pieza / tamaños disponibles: MCT-100, MCT-102, MCT-120, MCT-122, MCT-160, MCT-162, MCT-200, MCT-202, MCT-250, MCT-252


Aplicaciones
  • Sujeción de piezas, utillajes, herramientas para el extremo del robot y otras aplicaciones industriales de agarre que requieren mordida precisa y montaje repetible
