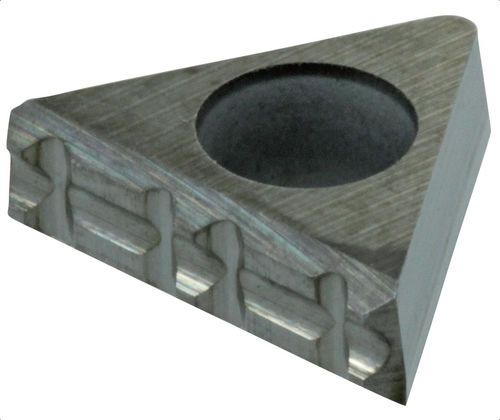

Inserto con púas TG-ALU

autoblocantede carburoa medida

Descripción del producto
Los insertos de sujeción TG GripSerts están diseñados para asegurar piezas de aluminio en mecanizados de alta precisión, incluidas operaciones en 5 ejes. Los insertos requieren solo 3,5 mm de superficie de apriete para sujetar la pieza y su geometría crea un efecto de tracción hacia abajo que evita el levantamiento durante el apriete. Fabricados en carburo cementado con recubrimiento y con dientes triangulares especializados, los TG GripSerts están pensados para penetrar el aluminio de forma eficaz.

Tipos de producto

• TG-ALU — GripSert para piezas de aluminio
• TG-STD — GripSert para piezas de acero
• TG-HRC — GripSert para acero endurecido / titanio

Detalles de la pieza (tabla)
ID: 133942
SKU / Número de pieza: TG-ALU
L (Longitud total mm): 10.69
L1 (distancia entre centros mm): 1.80
L2 (Longitud de la superficie de contacto mm): 0.41
L3 (Superficie de apriete - Longitud escalón inferior mm): 1.88
L4 (entre puntos centrales mm): 2.86
W (Anchura total mm): 3.18
W1 (Profundidad de la superficie de apriete mm): 0.19
W2 (Anchura de la superficie de contacto mm): 0.62
H (Altura total mm): 0.30
V (Ángulo de muesca de la superficie de apriete grados): 70
V1 (Ángulo del diente grados): 40
V2 (Ángulo de muesca grados): 30
V3 (Grados): 70
V4 (Grados): 5

Especificaciones técnicas

• Material: carburo cementado con recubrimiento (inserto)
• Diseñado para: piezas de aluminio
• Superficie de apriete requerida: 3,5 mm
• Forma: triangular con conicidad de 5° y geometría de dientes especializada
• Función: crea efecto de tracción hacia abajo que evita el levantamiento de la pieza durante el apriete
• Ventajas: absorbe y amortigua vibraciones; sujeción segura con fuerzas de apriete menores para evitar deformaciones; mayor velocidad de corte y menor desperdicio de material frente a sistemas tradicionales
• Embalaje: vendido en paquetes de 10
• Número de pieza / modelo: TG-ALU
