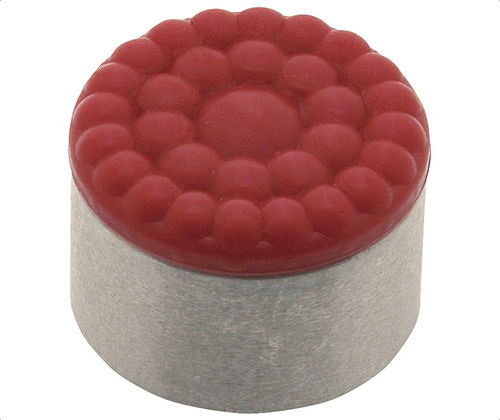

Inserto roscado CSRP-UR

de acero inoxidablede poliuretanoredondo

Descripción
Una superficie de uretano está permanentemente unida a una base de acero inoxidable serie 300. El uretano, que no marca ni mancha, protege superficies de trabajo delicadas y ofrece resistencia a la abrasión y al desgaste.
La textura 'bubbled' de la cara de uretano proporciona una sujeción firme y permite la evacuación del aire para evitar la succión entre la superficie de contacto y la parte superior de la pastilla al comprimirse.
Las tapas de uretano están disponibles en tres durometros Shore A para diferentes necesidades de aplicación. Incluye rosca en ciego para montaje por la parte trasera. Los valores de compresión se basan en el peso necesario para comprimir la superficie de uretano 0.032 in para una pastilla de 0.08 in y 0.042 in para una pastilla de 0.12 in; los valores varían según la temperatura y otros factores ambientales.

SELECCIÓN DE DUROMETRO

• 35 Durometro: para aplicaciones muy ligeras. Dureza similar a la goma blanda de un lápiz; puede rasgarse con facilidad.
• 60 Durometro: para aplicaciones de servicio medio. Dureza comparable a un neumático de automóvil; buena combinación de agarre y durabilidad.
• 80 Durometro: para aplicaciones pesadas. Dureza similar al talón de un zapato de vestir; muy resistente a desgarros y abrasión.

Opciones de pieza
ID | SKU | Número de pieza | Rosca | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | Durometro (Shore A) | Color | Espesor uretano (in) | Compresión (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160

Notas
Rosca en ciego para montaje por la parte trasera. Los valores de compresión indican el peso necesario para comprimir la superficie de uretano 0.032 in para la pastilla de 0.08 in y 0.042 in para la pastilla de 0.12 in. Las cifras varían según la temperatura y las condiciones ambientales.

Especificaciones técnicas

• Modelo: CSRP-UR
• Familia / tipo: Inserciones de agarre (redondas)
• Forma: Redonda
• Material base: pastilla en acero inoxidable serie 300
• Superficie: SofTop® uretano unido permanentemente al acero inoxidable
• Textura: cara en uretano 'bubbled' que permite la salida de aire y evita la succión
• Montaje: rosca en ciego para montaje por la parte trasera (roscado)
• Roscas / diámetros ejemplos: #8-32 (0.315 in), #10-32 (0.394 in / 0.512 in), 1/4-28 (0.630 in)
• Diámetros disponibles: 5/16, 3/8, 1/2, 5/8 (in)
• Durometros disponibles: 35, 60, 80 Shore A (codificación por color)
• Codificación de color: 35 = Yellow, 60 = Blue, 80 = Red
• Espesor típico de uretano: 0.08 in
• Compresión de carga: valores por SKU listados en Opciones de pieza (lbs)
• Aplicaciones: protección de superficies delicadas, contacto sin marcas, superficie de agarre resistente a la abrasión

Aplicaciones

• Protección de superficies delicadas y piezas acabadas durante manipulación y montaje
• Puntos de contacto no marcantes para plantillas, apoyos y almohadillas
• Sustitución o mejora de pastillas metálicas cuando se requiere agarre y protección de la superficie
