Inserto roscado FSC

de acerocarburo sólido

Descripción general
Inserto de agarre en carburo macizo diseñado para aplicaciones de alta abrasión y altas cargas. Las caras dentadas proporcionan agarre positivo; patrones de diente disponibles: Fine, 4-Point, Straight y Angular. Los insertos están inclinados 15° para adaptarse a mordazas tipo rocker Woodworth, Maxi-Grip y Ultra-Grip. Agujero pasante con rosca; disponibles variantes en pulgadas y métricas.

Tipos de producto

• ID 100881 — Ref. FSC-127-10 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: Fine
• ID 100883 — Ref. FSC-127-4 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: 4-Point
• ID 100915 — Ref. FSC-130-4 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: Straight
• ID 100921 — Ref. FSC-145-5 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: Angular
• ID 100924 — Ref. MFSC-127-10 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: Fine
• ID 100927 — Ref. MFSC-127-4 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: 4-Point
• ID 100941 — Ref. MFSC-130-4 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: Straight
• ID 100948 — Ref. MFSC-145-5 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Diente: Angular
• ID 100891 — Ref. FSC-127-4-10MM — Rosca #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Diente: 4-Point
• ID 100905 — Ref. FSC-130-2-10MM — Rosca #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Diente: Straight

Medios (disponibles)

• Información técnica de Gripper (PDF)

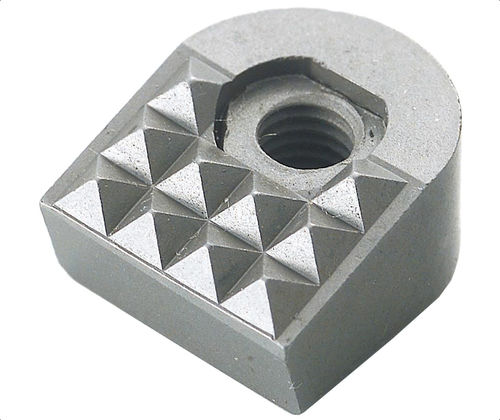

• Foto del producto: FSC-ANGLE GRIP - solid carbide with steel threaded insert

Especificaciones técnicas

• Serie / Denominación comercial: FSC
• Material: carburo macizo (para aplicaciones de alta abrasión y altas cargas)
• Dentado: dentado para agarre positivo; patrones disponibles: Fine, 4-Point, Straight, Angular
• Ángulo: 15° (diseñado para mordazas tipo rocker Woodworth, Maxi-Grip y Ultra-Grip)
• Rosca: agujero pasante roscado (variantes en pulgadas y métricas disponibles)
• Opciones de rosca: #10-32 (pulgadas) y M5x0.8 (métrico)
• Dimensiones típicas (pulgadas salvo indicación): L = .65, L1 = .60, H = 3/8, F x 45° = .03
• Anchos: 9/16 in o .39 in (10 mm) para variantes métricas
• Ejemplos de referencias: FSC-127-10, FSC-127-4, FSC-130-4, FSC-145-5, MFSC-127-10, MFSC-127-4, MFSC-130-4, MFSC-145-5, FSC-127-4-10MM, FSC-130-2-10MM
• Uso típico: insertos de agarre para mordazas rocker en aplicaciones exigentes de sujeción
