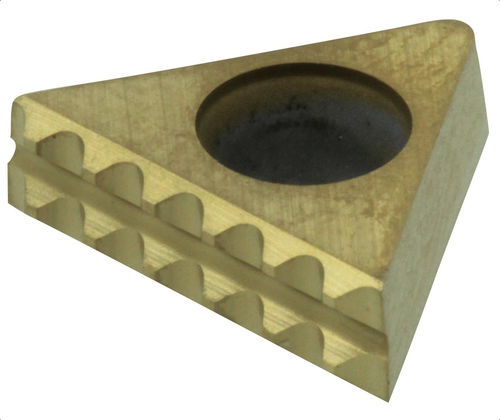

Inserto de acero TG GripSert

de carburopara metal

Descripción del producto
Los insertos de sujeción TG GripSerts TG-STD están diseñados para sujetar piezas de acero en mecanizados multi-eje. Requiriendo solo 3,5 mm de superficie de sujeción para asegurar la pieza, la geometría triangular y el perfil dentado generan un efecto de arrastre hacia abajo que evita el levantamiento durante el apriete. Los insertos están fabricados en carburo cementado con recubrimiento resistente, diseñado para penetrar el acero.

Ventajas

• Forma triangular con 5° de conicidad y geometría dentada que proporciona estabilidad de sujeción sin necesidad de pre-mecanizado ni de realizar cola de milano.
• El efecto de sujeción hacia abajo evita el levantamiento de la pieza durante el apriete, mejorando la repetibilidad en operaciones 5 ejes.
• El diseño absorbe y amortigua vibraciones, permitiendo una sujeción segura con fuerzas de apriete menores y reduciendo la deformación de la pieza.
• Permite mayores tasas de arranque de viruta y menos desperdicio de material frente a métodos de sujeción convencionales.

Embalaje
Se vende en paquetes de 10.

Tipos de producto

• TG-ALU — GripSert para piezas de aluminio
• TG-STD — GripSert para piezas de acero
• TG-HRC — GripSert para piezas de acero endurecido / titanio

Pieza seleccionada

• TG-STD — Inserts de carburo para acero - Juego de 10

Tabla de piezas

• ID: 133940 | SKU: TG-STD | Número de pieza: TG-STD | L: 10,81 mm | L1: 1,70 mm | L2: 0,30 mm | W: 3,18 mm | W1: 0,30 mm | H: 0,59 mm | H1: 0,36 mm | V: 70° | V1: 40° | V2: 30° | V3: 70° | V4: 5° | PN

Material adicional
Suplemento técnico disponible (PDF de información del producto).

Características / especificaciones técnicas

• Longitud total (L): 10,81 mm
• Longitud entre centros (L1): 1,70 mm
• Longitud de superficie de contacto (L2): 0,30 mm
• Ancho total (W): 3,18 mm
• Ancho superficie de sujeción (W1): 0,30 mm
• Altura (H): 0,59 mm
• Altura del diente (H1): 0,36 mm
• Ángulo muesca en superficie de sujeción: 70°
• Ángulo del diente: 40°
• Ángulo de muesca: 30°
• Ángulo de muesca en superficie de sujeción: 70°
• Ángulo de conicidad / forma triangular: 5°
• Material: carburo cementado con recubrimiento resistente (diseñado para penetrar acero)
• Aplicación: insertos de sujeción para acero; apto para mecanizado 5 ejes; efecto de arrastre que evita el levantamiento
