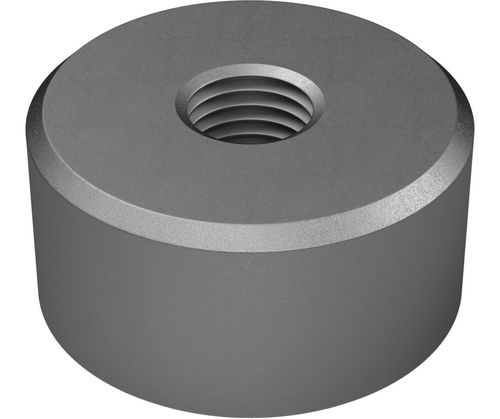

Perno de apoyo de acero CSRP series

con agujero roscado

Descripción
Almohadilla de apoyo redonda de la serie CSRP, fabricada en acero inoxidable 17-4. Tratada térmicamente a Rockwell Rc 43/46 para alta resistencia y resistencia a la corrosión química y ambiental. Provista con un taladro ciego roscado para montaje por la parte posterior; usos habituales: apoyos en utillajes, localización y soporte en procesos de mecanizado y sistemas de automatización.

Familia de productos
Almohadillas redondas disponibles en configuraciones roscada, c'bore y sólida. Materiales en la familia incluyen Delrin, acero endurecido, acero inoxidable y versiones con punta de carburo para distintas exigencias de desgaste y contacto.

Tipos de producto

• CC — Almohadillas de carburo macizo
• CRP — Punta de carburo, roscada
• CSRP — Acero inoxidable, roscada
• CSRP-C — Acero inoxidable, c'bore
• DRP — Delrin, roscada
• DRP-C — Delrin, c'bore
• SRP — Acero endurecido, roscada
• SRP-C — Acero endurecido, c'bore

Opciones de piezas

• ID 100777 — SKU CSRP-30 — Rosca: #8-32 — D: 5/16 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100788 — SKU CSRP-305 — Rosca: #8-32 — D: 5/16 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100796 — SKU CSRP-40 — Rosca: #10-32 — D: 3/8 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100813 — SKU CSRP-405 — Rosca: #10-32 — D: 3/8 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100827 — SKU CSRP-50 — Rosca: #10-32 — D: 1/2 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100837 — SKU CSRP-53 — Rosca: #10-32 — D: 1/2 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100843 — SKU CSRP-62 — Rosca: 1/4-28 — D: 5/8 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100854 — SKU CSRP-625 — Rosca: 1/4-28 — D: 5/8 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in
• ID 100872 — SKU CSRP-75 — Rosca: 1/4-28 — D: 3/4 in — L: 3/16 in — H: 3/8 in — F x45°: .03 in
• ID 100892 — SKU CSRP-755 — Rosca: 1/4-28 — D: 3/4 in — L: 5/16 in — H: 1/2 in — F x45°: .03 in

Medios / Documentos
Documentación técnica disponible: Gripper Technical Information (PDF).

Especificaciones técnicas

• Material: acero inoxidable 17-4 (para los artículos CSRP mostrados)
• Tratamiento térmico: Rockwell Rc 43/46
• Montaje: taladro ciego roscado para montaje por la parte posterior
• Forma: almohadilla de apoyo redonda
• Configuraciones disponibles: roscada, c'bore, sólida
• Otros materiales de la familia: Delrin, acero endurecido, carburo macizo, punta de carburo
• Unidades dimensionales en la página: inches
• Números de pieza y opciones de rosca/dimensiones listados en el bloque Opciones de piezas arriba
