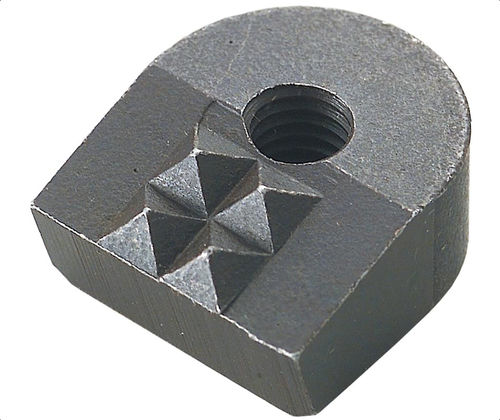

Inserto roscado HS

de acero

Visión general
Fabricados en acero rápido M-2. Endurecidos a Rc 60/62 con acabado óxido negro. Estilos dentados y lisos disponibles. Las garras están inclinadas 15° para encajar en mandíbulas tipo rocker Woodworth, Maxi-Grip y Ultra-Grip. Rosca pasante.

Variantes del producto (tabla)
ID | SKU | Número de pieza | Rosca | L (in) | L1 (in) | W (in) | H (in) | V Grados | F x 45° (in) | Patrón de dientes

• 100387 | HS-110 | HS-110 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth
• 100404 | HS-127-12 | HS-127-12 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Fine
• 100426 | HS-127-4 | HS-127-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 4 Point
• 100431 | HS-128-22 | HS-128-22 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | Fine
• 100433 | HS-128-4 | HS-128-4 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 4 Point
• 100452 | HS-130-4 | HS-130-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Straight
• 100462 | HS-145-5 | HS-145-5 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Angular
• 100475 | HS-150-3 | HS-150-3 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 3 Point / 90°ST
• 100479 | HS-158-3 | HS-158-3 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 3 Point / 90°ST
• 100481 | MHS-110 | MHS-110 | M5x0.8 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth

Medios
PDF con información técnica disponible (ficha técnica del producto).

Características / especificaciones técnicas

• Material: acero rápido M-2
• Dureza: endurecido a Rc 60/62
• Acabado: óxido negro
• Estilos disponibles: dentado, liso, fino, 4 puntos, recto, angular, 3 puntos / 90°ST
• Ángulo de la garra: 15° (diseñado para mandíbulas tipo rocker Woodworth, Maxi-Grip y Ultra-Grip)
• Tipo de roscado: rosca pasante
• Opciones de rosca: #10-32, 1/4-28, M5x0.8 (según variante)
• Dimensiones típicas por variante: L (0.65 o 0.88 in), L1 (0.60 o 0.81 in), W (9/16 o 3/4 in), H (3/8 o 1/2 in)
• F x 45° nominal: 0.03 in
