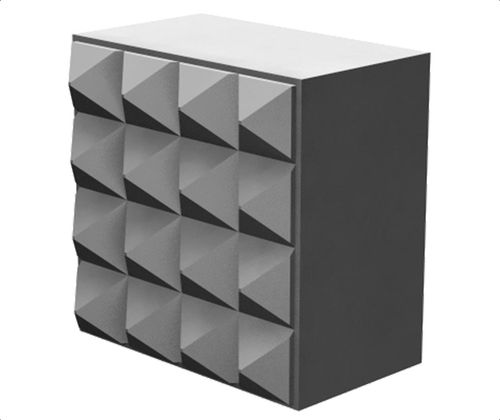

Inserto roscado FSC series

carburo sólidocuadrado

Descripción
Inserciones de carburo macizo diseñadas para aplicaciones de sujeción con alta abrasión y altas cargas. El serrado tipo diamante proporciona agarre positivo en piezas exigentes. El roscado en orificio ciego permite un montaje seguro por la parte trasera o lateral para una integración flexible en fijaciones.

Tipos de producto

• FSC-870 (ID 100861): Rosca #10-32, L = 1/2 in, L1 = 3/16 in, W = 1/2 in, H = 3/8 in, F X 45° = 0.03 in, Patrón de dientes = Fino
• FSC-875 (ID 100869): Rosca #10-32, L = 1/2 in, L1 = 5/16 in, W = 1/2 in, H = 1/2 in, F X 45° = 0.03 in, Patrón de dientes = Fino

Medios

• Información técnica del gripper (PDF)
• FSC-SQUARE - carburo macizo con inserto roscado de acero (foto del producto)

Características / especificaciones técnicas

• Material: carburo macizo (adecuado para aplicaciones de alta abrasión y altas cargas)
• Forma: inserto de agarre cuadrado
• Serrado: serrado tipo diamante (patrón de diente fino)
• Montaje: roscado en orificio ciego para montaje trasero/lateral
• Acabado / Función: serrado para asegurar agarre positivo en aplicaciones exigentes
• Números de pieza disponibles y dimensiones clave:
  • FSC-870 (ID 100861): Rosca #10-32, L = 1/2 in, L1 = 3/16 in, W = 1/2 in, H = 3/8 in, F X 45° = 0.03 in, Patrón de dientes = Fino
  • FSC-875 (ID 100869): Rosca #10-32, L = 1/2 in, L1 = 5/16 in, W = 1/2 in, H = 1/2 in, F X 45° = 0.03 in, Patrón de dientes = Fino
• Aplicaciones típicas: sujeción de piezas donde se requiere alta resistencia al desgaste y agarre positivo
